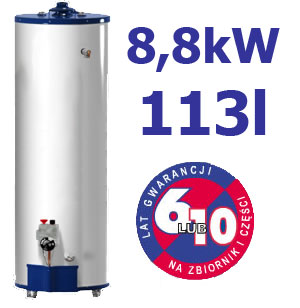

Pojemnosciowy podgrzewacz gazowy REMEX AMERICAN AM-K3406: To stalowe, emaliowane na gorąco, pionowe zbiorniki ciśnieniowe o pojemności od od 113l do 227l, izolowane cieplnie pianką poliuretanową. Nad dnem zbiornika znajduje się komora spalania z palnikiem o mocy od 8,8 KW do 17 KW. Wzdłuż pionowej osi podgrzewacza biegnie kanał spaliowy z zainstalowanym fabrycznie wymiennikiem ciepła - między innymi poprzez ścianki kałau woda w kotle zostaje podgzana do żądanej na termostacie temperatury. Funkcję grzewczą w podgrzewaczu pełni również dno zbiornika.Kanał spalinowy podłączony jest z kominem. Pracą i bezpieczeństwem parcy urządzeń steruje termostatyczny zawór gazowy, kótry można powiedzieć, że jest sercem podgrzewacza. Pełni funkcję regulatora temperatury wody, kontrolera ciśnienia gazu, steruje dopływem gazu do palnika i pilota oraz dozoruje układ płomienia - w przypadku braku płomienia wyłącza dopływ gazu. Mosiężny zawór bezpieczeństwa - zawór nadmiarowy temperatury i ciśnienia uruchamia się przy wzroście ciśnienia oraz objętości wody w zbiorniku - powodując zrzut nadmiaru wody do kanalizacji. Wnętrze kotła chroni przed korozją powłoka ceramiczna, a dodatkową ochroną jest pręt anodowy - chroni przed rdzą miejsca złączy gwintowych.

Parametry techniczne:

Maksymalne ciśnienie pracy	8,5 bar
Ciśnienie testowe	21 bar
Maksymalne ciśnienie dopływu gazu	35,0 mbar
Minimalne ciśnienie dopływu gazu ziemnego G20/G25	12,5 mbar
Ciśnienie gazu ziemnego G20/G25 na palniku **	10,0 mbar
Typ palnika	blaszany
Temperatura spalin	170 - 180 °C
Zawartość % CO w spalinach	<0,001%
Połączenie wody	3/4''
Połączenie przewodu dopływu gazu	1/2''
Połączenie zaworu spustowego	3/4''
Wyjściowa temperatura wody (maksymalna)	71 °C
Dla modelu 5G60NA	może być 82 °C



Podstawy bezpieczeństwa pracy:

Dopływ gazu zostanie automatycznie wyłączony gdy:
- temperatura wody w zaworze termostatycznym przekroczy	85 °C
- płomień zniknie na dłużej niż	30 sekund
- spaliny zostaną zablokowane na dłużej niż	60 sekund



Zawór bezpieczeństwa ciśnienia i temperatury otwiera się gdy:

- ciśnienie wody przekroczy	8,5 bar
- temperatura wody przekroczy	98 °C

Wyposażenie:

W celu dostosowania podgrzewaczy do wymagań unijnych oraz zagwarantowania lepszej pracy urządzenia - podgrzewacze zostały dodatkowo udoskonalone. Zainstalowano fabryczny czujnik ciągu, który dzięki elektronicznemu połączeniu z zaworem gazowym w przypadku zaniku ciągu gwarantuje odcięcie dopływu gazu. Wlot zimnej i ciepłej wody wmontowany jest w formie zewnętrznych gwintów z wkładkami izolacyjnymi, co upraszcza instalację podgrzewacza. Na wlocie zimnej wody została zainstalowana samoczyszcząca się głowica, co zapobiega tworzeniu się kamienia kotłowego. Zewnętrzna powłoka podgrzewacza wykonana jest z przetłaczanej blachy, co znacząco poprawia estetykę produktu i sprzyja "bezrysowemu" transportowi podgrzewaczy. Zgodnie z wymogami unijnymi podgrzewacze wody AMERICAN WATER HEATERS posiadają Certyfikat Unii Europejskiej.

Model		AM - 5G30SNA	AM - 5G30TNA	AM- 5G40SNA	AM - 5G40TNA	AM - 5G50TNA	AM - 5G60SNA
Typ		NA-K3406	AM-K3004	AM-K4434	AM-K4034	AM-K5004	AM-K6404
Zasilanie		GZ-50	GZ-50	GZ-50	GZ-50	GZ-50	GZ-50
Pojemność	I	113	113	150	150	190	227
Moc	KW	8,8	8,8	9,7	9,7	11,7	17
Max ciśnienie wody	bar	10,5	10,5	10,5	10,5	10,5	10,5
Czas podgrzewania wody o temp. t=35°C	min	43	43	58	58	61	55
Zużycie gazu	m3/h	0,85	0,85	1,02	1,02	1,19	1,64
Ciśnienie nominalne podłączenia gazu	mbar	20	20	20	20	20	20
Ciśnienie maks. podłączenia gazu	mbar	23	23	23	23	23	23
Ciśnienie gazu na palniku	mbar	8,7	8,7	8,7	8,7	8,7	8,7
Temp. spalin	°C	160	160	160	160	160	160
Ciąg przepustu kominowego	Pa	3	3	3	3	3	3
Podłączenie zimnej wody		3/4''	3/4''	3/4''	3/4''	3/4''	3/4''
Podłączenie ciepłej wody		3/4''	3/4''	3/4''	3/4''	3/4''	3/4''
Zawór spustowy		3/4''	3/4''	3/4''	3/4''	3/4''	3/4''
Podłączenie gazu		1/2''	1/2''	1/2''	1/2''	1/2''	1/2''
Podłączenie odporwadzenia spalin	mm	76	76	76	76	76	102
Waga pustego zbiornika	Kg	49	49	58	58	70	84
Waga napełnionego zbiornika	Kg	164	164	212	212	259	314
Wysokość	mm	1247	1524	1294	1544	1524	1577
Szerokość	mm	457	406	508	457	508	559
