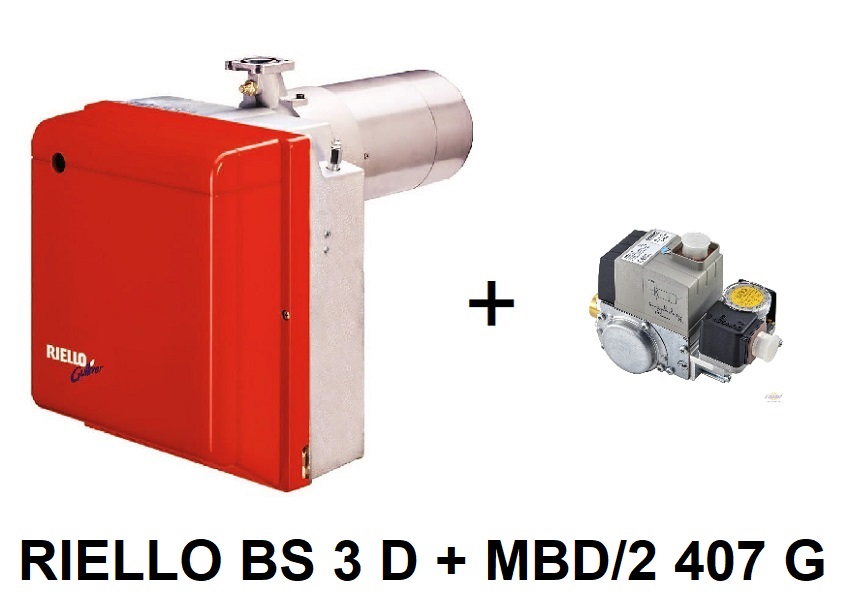

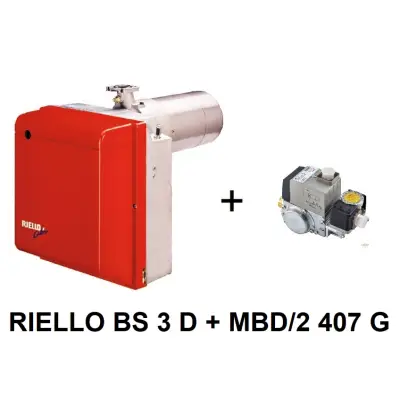

Palnik gazowy RIELLO BS 3 D dwustopniowy (L=110-128mm) z rampą gazową MBD/2 407 G 3/4" moc: 65/80 - 190kW, KOD 20169985

Palnik gazowy  BS 3 D dwustopniowy z rampą gazową MBD/2 407 G 3/4" (20) firmyRiello

Seria dwustopniowych palników gazowych Riello Gulliver BS seria D ( dwustopniowe) to pełna gama produktów o niskiej emisji NOx, opracowanych w odpowiedzi na każde zapotrzebowanie na ogrzewanie domu cz firmy, zgodnie z najsurowszymi normami dotyczącymi redukcji emisji zanieczyszczeń.
Seria palników gazowych Riello BS seria D - dwustopniowe jest dostępna w czterech różnych modelach o mocy od 16 do 250 kW, podzielonych na cztery różne konstrukcje:

Riello BS 1 D moc: 16/19 - 52 kW
Riello BS 2 D moc: 35/40 - 91 kW
Riello BS 3 D moc: 65/80 - 190 kW
Riello BS 4 D moc: 110/140 - 250 kW


Wszystkie modele wykorzystują te same komponenty zaprojektowane przez Riello dla serii Gulliver.
Wysoki poziom jakości gwarantuje bezpieczną pracę. Palniki wyposażone są w mikroprocesorową skrzynkę bezpieczeństwa palnika, która dostarcza wskazania pracy i diagnozę przyczyny usterki.
Podczas opracowywania tych palników zwrócono szczególną uwagę na redukcję hałasu, łatwość instalacji i regulacji, aby uzyskać jak najmniejszy rozmiar, aby pasowały do każdego rodzaju kotła dostępnego na rynku.
Wszystkie modele są zatwierdzone przez normę europejską EN 676 i są zgodne z dyrektywami europejskimi dotyczącymi urządzeń gazowych, kompatybilności elektromagnetycznej, niskiego napięcia i wydajności kotła.
Wszystkie palniki Gulliver BS seria D są testowane przed opuszczeniem fabryki.

WYSOKA JAKOŚĆ PALNIKA GAZOWEGO RIELLO BS 3 D typ 917 T1

Dokładnie przemyślana konstrukcja jest jedną mocną stroną, precyzyjne wykończenie i kontrola jakości - drugą.
W zakładzie produkcyjnym RIELLO każdy palnik gazowy BS3 D jest  poddawany szerokiej i rygorystycznej kontroli końcowej.
Nowoczesne metody pozwalają na skontrolowanie nie tylko podzespołów, lecz również całego palnika, gwarantując bezawaryjność i bezpieczeństwo pracy. - jakość, którą każdy fachowiec od systemów ogrzewczych chętnie poleci i zamontuje klientowi.

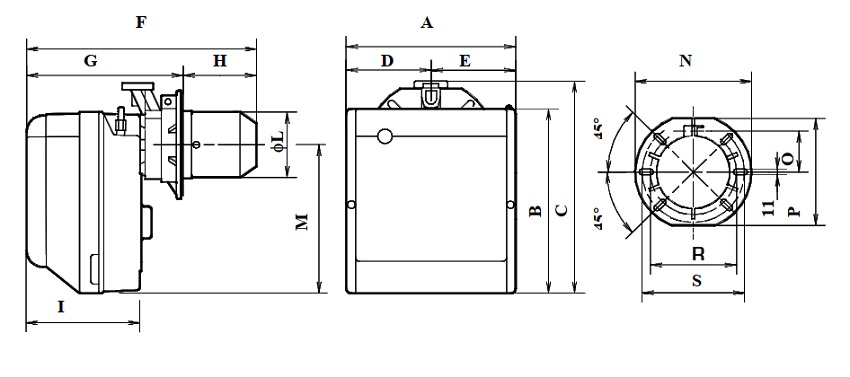

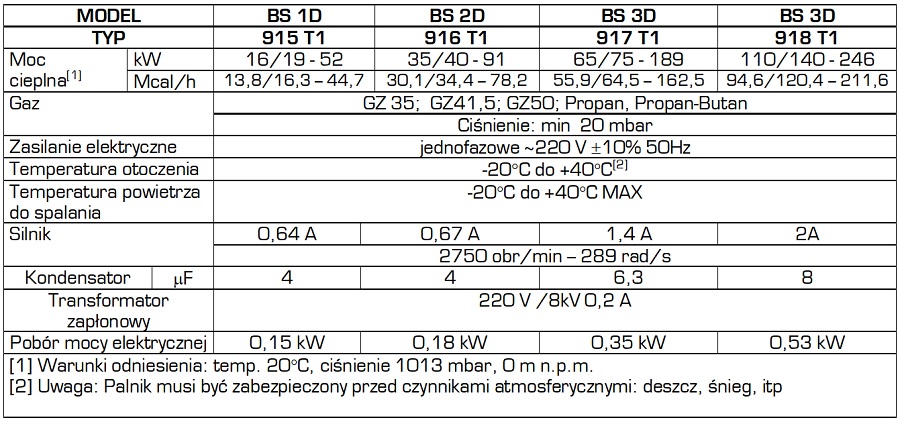

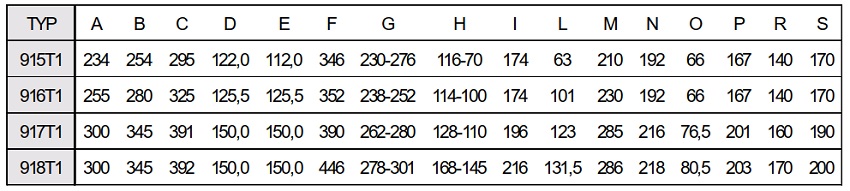

DANE TECHNICZNE PALNIKA GAZOWEGO RIELLO model BS3 D  typ 917 T1

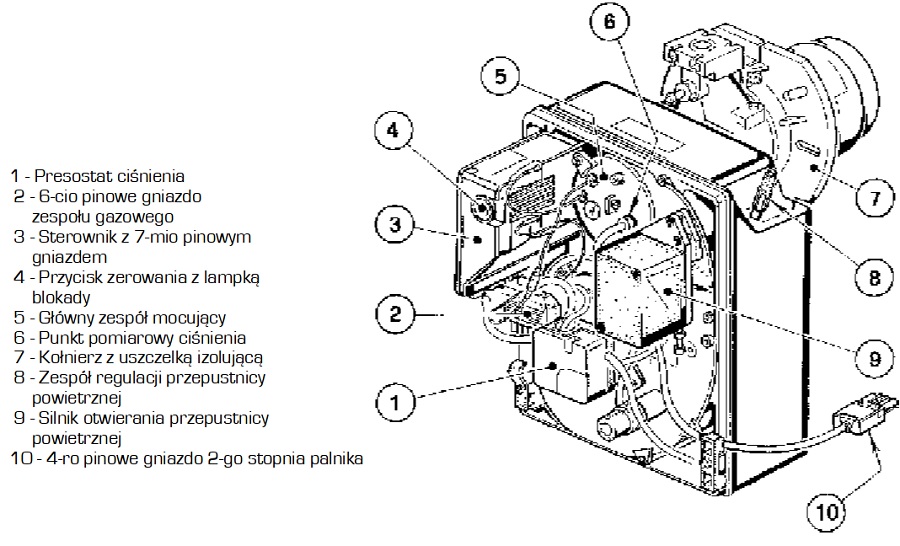

SCHEMAT ROZSTRZELONY I OPIS PALNIKA GAZOWEGO RIELLO BS3 D

Opis palnika gazowego dwustopniowego Riello BS3 D

1 - Presostat ciśnienia
2 - 6-cio pinowe gniazdo zespołu gazowego
3 - Sterownik z 7-mio pinowym gniazdem
4 - Przycisk zerowania z lampką blokady
5 - Główny zespół mocujący
6 - Punkt pomiarowy ciśnienia
7 - Kołnierz z uszczelką izolującą
8 - Zespół regulacji przepustnicy powietrznej
9 - Silnik otwierania przepustnicy powietrznej
10 - 4-ro pinowe gniazdo 2-go stopnia palnika


LINIA GAZOWA - RAMPA GAZOWA MULTIBLOC

Palniki przystosowane są do podawania paliwa z prawej lub lewej strony.
W zależności od wydatku paliwa i dostępnego ciśnienia w przewodzie zasilającym należy sprawdzić właściwą ścieżkę gazową, aby dostosować ją do wymagań instalacji.
Ścieżka gazowa jest typu Multibloc, zawierająca główne komponenty w jednym zespole.
Z wyjątkiem modelu MBC 65/1, w instalacjach gazowych Multibloc można zamontować kontrolę uszczelnienia zaworu (jako wyposażenie dodatkowe).
Wymiary szynoprzewodów różnią się w zależności od ich cech konstrukcyjnych.
Poniższa tabela przedstawia wymiary przewodów gazowych, które można zamontować w palnikach Gulliver BS, średnicę wlotu oraz kołnierz łączący z palnikiem.

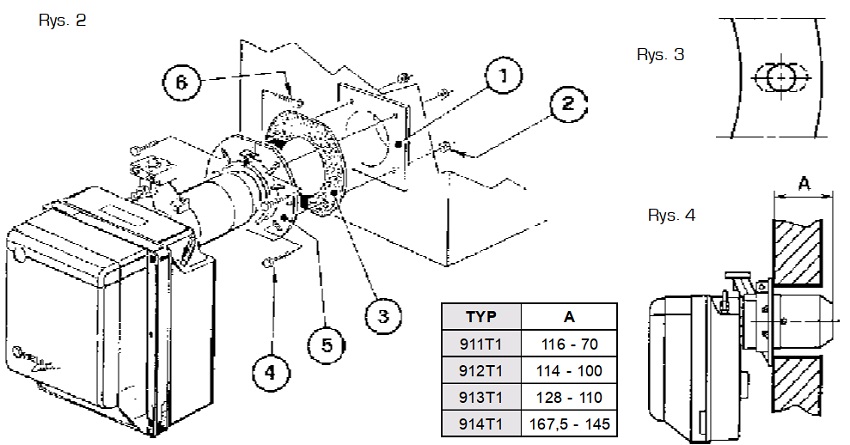

MONTAŻ PALNIKA GAZOWEGO RIELLO model BS 3 D typ 917 T1

MOCOWANIE DO KOTŁA
- Poszerzyć, w razie potrzeby, otwory pod uszczelki izolujące (3) ( patrz rys. 3)
- Zamocować kołnierz palnika (5) do drzwiczek kotła (1) za pomocą czterech śrub (4) z nakrętkami (2) przekładając uszczelką izolującą (3)
- Zamocować głowicę spalania palnika do kołnierza (poz. 5) , dociskając kołnierz śrubami (poz. 6) oraz dokręcić śrubę (poz. 4)

Uwaga :

W trakcie montowania palnika ze względu na zmienny wymiar (A) (patrz rys. 4) należy upewnić się czy długość głowicy palnika jest większa od grubości drzwiczek kotła.

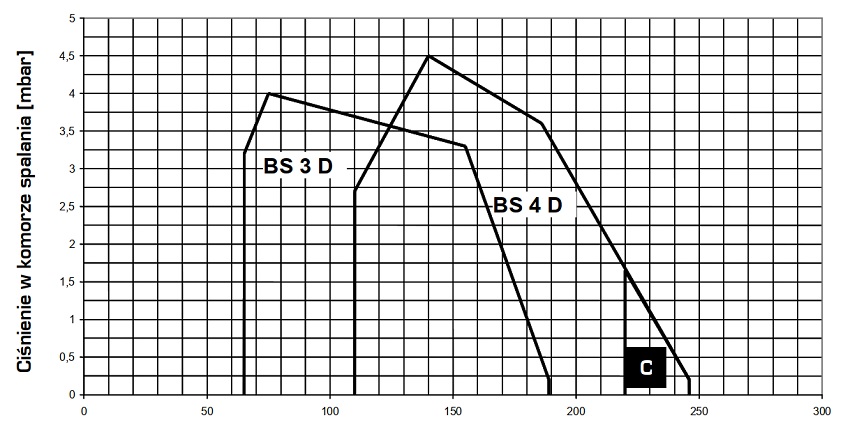

ZAKRES PRACY PALNIKA GAZOWEGO RIELLO model BS3 D

Zakres pracy palnika gazowego RIELLO BS 1 D, BS 2 D, BS 3 D, BS 4 D w zależności od ciśnienia oraz mocy

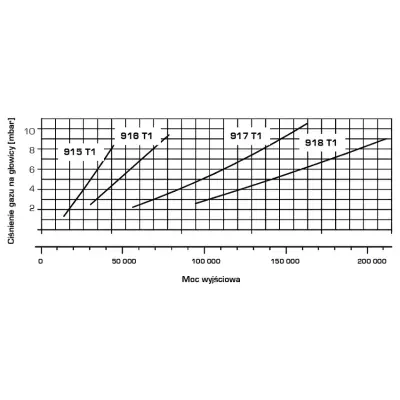

KORELACJA POMIĘDZY CIŚNIENIEM GAZU A MOCĄ NA WYJŚCIU PALNIKÓW GAZOWYCH seria BS D

TUTAJ KUPUJESZ PALNIK GAZOWY RIELLO BS3 D typ 917 T1 Z ARMATURĄ PRZYŁĄCZENIOWĄ GAZOWĄ MBD/2 407 G 3/4" (20)

UWAGA:

PALNIK JEST Z DYSZĄ DOBRANĄ LOSOWO. DOSTAWA BEZPOŚREDNIO Z MAGAZYNU RIELLO, BRAK DOSTAWY POBRANIOWEJ!
Zamów odpowiednią dyszę w uwagach do zamówienia:

https://www.marax.pl/dysza-dysze-gazowe-lub-olejowe-danfoss-do-palnikow-gazowych-i-olejowych-giersch-riello-elco-p-3666.html

Dysza zostanie wysłana razem z palnikiem bez dodatkowych kosztów dostawy.
