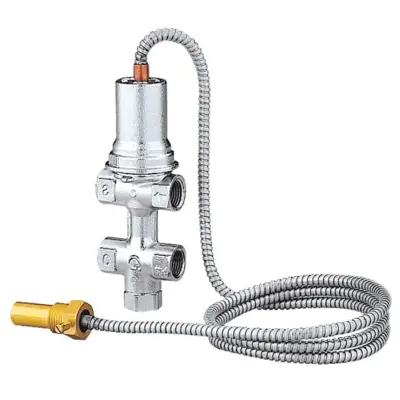

Zawór upustowy temperaturowy z automatycznym dopełnianiem CALEFFI z kapilarą, 1/2", 6bar, KOD: 544400

Zawór upustowy temperaturowy z automatycznym dopełnianiem CALEFFI z kapilarą, 1/2", 6bar, KOD: 544400

Dostępność:PRODUKT DOSTĘPNY

Czas wysyłki:48 godzin

Koszt wysyłki:od 0,00 zł

Numer katalogowy:544400

Kod producenta:544400

Stan produktu:Nowy

Gwarancja:Indywidualne warunki gwarancji - zadaj pytanie sprzedawcy MARAX.

Waga:1,50 kg

Komentarz do produktu:

Cena brutto: 619,00 zł / szt.

Cena netto: 503,25 zł

Cena katalogowa: 860,00 zł

Oszczędzasz: 241,00 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Raty Santander
Raty
Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

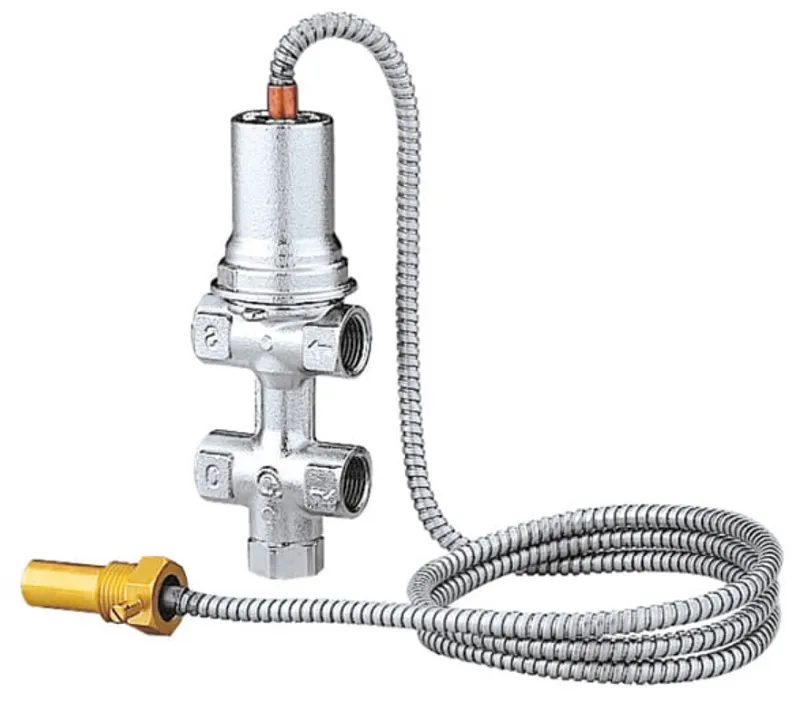

Zawór upustowy temperaturowy z automatycznym dopełnianiem CALEFFI z kapilarą, 1/2", 6bar


alt

Zawór bezpieczeństwa termicznego o podwójnym działaniu CALEFFI 1/2" 544400 z kapilarą stosowany jest do zabezpieczenia instalacji grzewczych, w których źródłem ciepła jest kominek na paliwo stałe lub kocioł na paliwo stałe.
Zawór automatyczny z kapilarą CALEFFI 1/2" 544400 składa się z zaworu upustowego i zaworu napełniającego, które pracują równolegle, sterowane jednym czujnikiem zdalnym o typie bezpieczeństwa pozytywnym. Woda dopuszczana w przypadku zadziałania zaworu zapewnia cyrkulację wody w obiegu do momentu spadku temperatury poniżej wartości krytycznej.
Zawór upustowy CALEFFI 1/2" 544400 może być montowany w dowolnej pozycji.
Czujnik montuje się na przewodach zasilania instalacji, w odległości mniejszej niż 0,5 m od źródła ciepła, lub w jego najwyższym punkcie (przed podłączeniem rury wzbiorczej).
Do montażu czujnika należy zastosować załączony element. Zaleca się zamontowanie automatycznego zaworu napełniania instalacji (w pozycji otwartej) na zasilaniu wody zimnej. Zaleca się montaż filtra skośnego na zasilaniu wody zimnej w celu zabezpieczenia zaworu przed możliwymi zanieczyszczeniami.

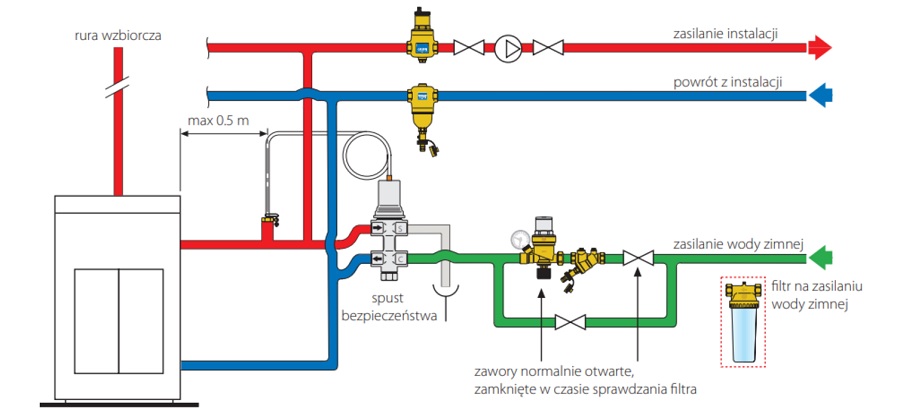

SCHEMAT INSTALACJI Z ZAMONTOWANYM ZAWOREM BEZPIECZEŃSTWA CALEFFI 544400


alt

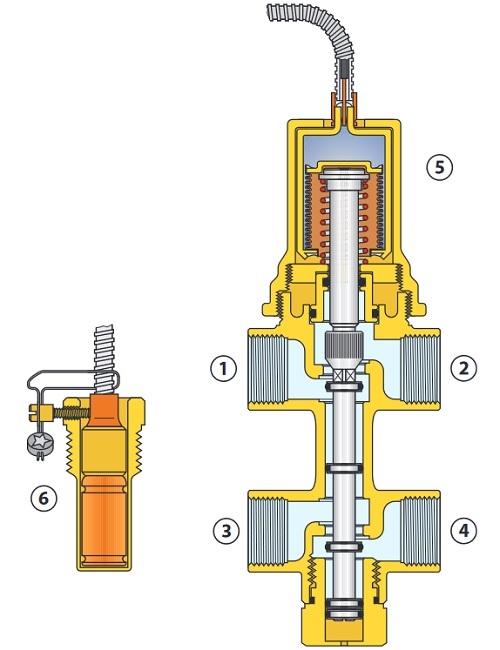

ZASADA DZIAŁANIA ZAWORU UPUSTOWEGO AUTOMATYCZNEGO CALEFFI 1/2" 544400


Kiedy temperatura ustawiona zostanie osiągnięta jednocześnie otwierane jest uzupełnienie wody (przejście 4-3) oraz upust wody (przejście 1-2). Zawór pozostaje otwarty do momentu spadku temperatury do wartości ustawionej. W przypadku uszkodzenia elementów (5) lub (6) zawór pozostanie w pozycji otwartej



alt





DANE TECHNICZNE ZAWORU UPUSTOWEGO CALEFFI 1/2" 544400



Materiały:
Korpus: mosiądz EN 12165 CW617N, chromowany
Tuleja zanurzeniowa: mosiądz EN 12164 CW614N
Sprężyna: stal EN 10270-1
Uszczelnienia hydrauliczne: EPDM

Wykonanie:
Medium: woda, roztwory glikolu
Max. stężenie glikolu: 30%
Max. ciśnienie pracy: 6 bar
Temperatura upustu: 100°C (+0°C/-5°C)
Zakres temperatury pracy: 5÷110°C
Wydajność upustowa przy 1 bar Δp: 1600 l/h
Przyłącza: 1/2” GW
Przyłącze czujnika: 1/2” GZ
Kapilara o długości: 1300 mm




ZASTOSOWANIE ZAWORU UPUSTOWEGO CALEFFI 1/2" 544400


- do kotłów na paliwo stałe,
- do kominków na paliwo stałe
Stosowany w przypadku braku wymiennika schładzającego oraz dla urządzeń o mocy grzewczej < 35 kW



WYMIARY ZAWORU UPUSTOWEGO CALEFFI 1/2" 544400




alt



SPECYFIKACJA PODSUMOWUJĄCA
Seria 544
Zawór upustowy bezpieczeństwa termicznego z automatycznym napełnieniem. Przyłącza 1/2” GW. Chromowany. Sprężyna ze stali. Uszczelnienia z EPDM.
Maksymalne ciśnienie pracy 6 bar. Zakres temperatury pracy: 5÷110°C. Maksymalna temperatura upustu 100°C (0°C/-5°C). Z czujnikiem temperatur. Przyłącze
1/2" GZ. Długość kapilary 1300 mm.
