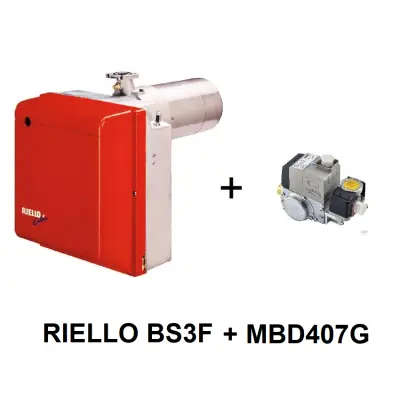

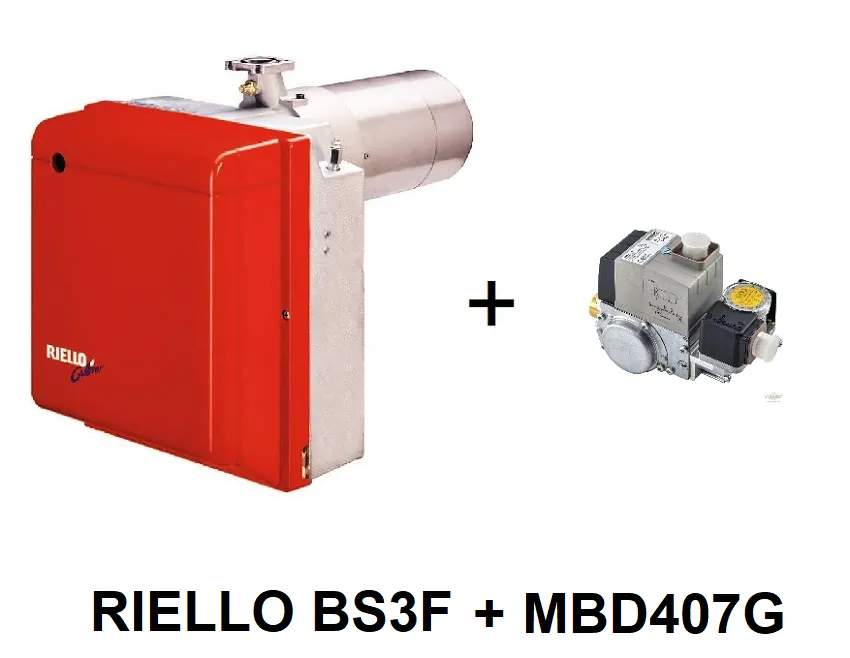

Palnik gazowy piekarniczy, malarski RIELLO BS3F (L=110-128mm) z rampą gazową MBD 407 G 3/4" moc: 65 - 200kW, jednostopniowy

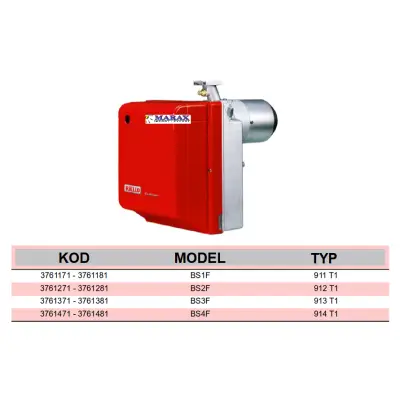

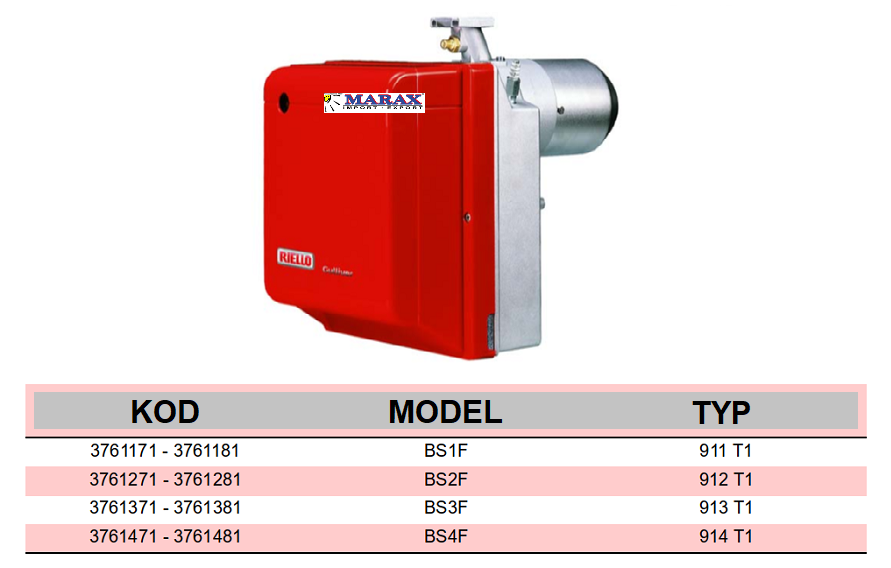

Palnik gazowy  BS3 typ 913 T1 z rampą gazową MBD 407 G firmy Riello

Seria jednostopniowych palników gazowych Riello Gulliver BS model F  to pełna gama produktów do pieców piekarniczych  i malarskich o niskiej emisji NOx, opracowanych w odpowiedzi na każde zapotrzebowanie na ogrzewanie domu cz firmy, zgodnie z najsurowszymi normami dotyczącymi redukcji emisji zanieczyszczeń.
Seria palników gazowych BSF w odróżnieniu od podstawowej serii palników Riello BS jest zmodyfikowana pod względem zwiększonej odporności na wysoką temperaturę. Jest wzmocniona elektroda zapłonowa oraz pozostałe elementy palnika narażone na zwiększoną temperaturę. Posiada dodatkowy otwór powietrzny w celu szybkiego przechłodzenia elementów palnika w czasie przerwy w pracy.
Seria palników gazowych Riello BS jest dostępna w czterech różnych modelach o mocy od 16 do 250 kW, podzielonych na cztery różne konstrukcje.:

Riello BS1F moc: 16 - 52 kW
Riello BS2F moc: 35 - 91 kW
Riello BS3F moc: 65 - 200 kW
Riello BS4F moc: 110 - 246 kW


Wszystkie modele wykorzystują te same komponenty zaprojektowane przez Riello dla serii Gulliver.
Wysoki poziom jakości gwarantuje bezpieczną pracę. Palniki wyposażone są w mikroprocesorową skrzynkę bezpieczeństwa palnika, która dostarcza wskazania pracy i diagnozę przyczyny usterki.
Podczas opracowywania tych palników zwrócono szczególną uwagę na redukcję hałasu, łatwość instalacji i regulacji, aby uzyskać jak najmniejszy rozmiar, aby pasowały do każdego rodzaju kotła dostępnego na rynku.
Wszystkie modele są zatwierdzone przez normę europejską EN 676 i są zgodne z dyrektywami europejskimi dotyczącymi urządzeń gazowych, kompatybilności elektromagnetycznej, niskiego napięcia i wydajności kotła.
Wszystkie palniki gazowe Gulliver BSF są testowane przed opuszczeniem fabryki.

WYSOKA JAKOŚĆ PALNIKA GAZOWEGO RIELLO BS3F

Dokładnie przemyślana konstrukcja jest jedną mocną stroną, precyzyjne wykończenie i kontrola jakości - drugą.
W zakładzie produkcyjnym RIELLO każdy palnik gazowy BS3F jest  poddawany szerokiej i rygorystycznej kontroli końcowej.
Nowoczesne metody pozwalają na skontrolowanie nie tylko podzespołów, lecz również całego palnika, gwarantując bezawaryjność i bezpieczeństwo pracy. - jakość, którą każdy fachowiec od systemów ogrzewczych chętnie poleci i zamontuje klientowi.
Palnik gazowy BS3F jest przeznaczony do spalania gazów: gaz ziemny lub gaz propan.

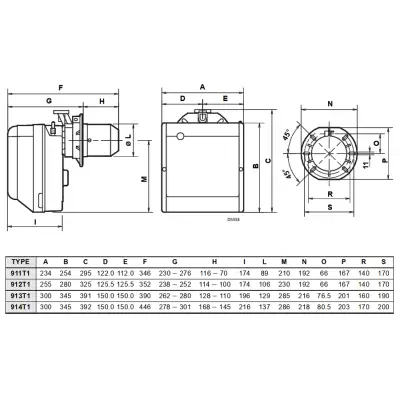

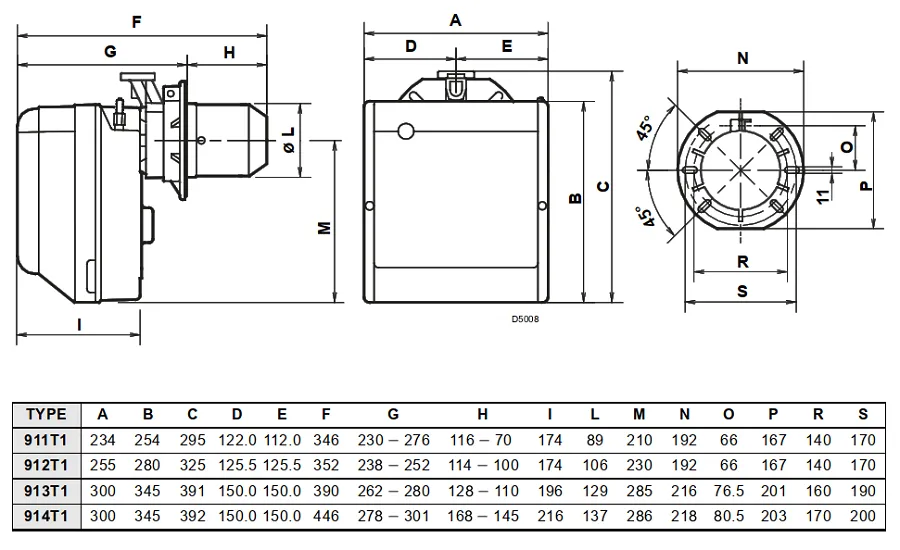

DANE TECHNICZNE PALNIKA GAZOWEGO RIELLO model BS3F typ 913 T1

SCHEMAT ROZSTRZELONY I OPIS PALNIKA GAZOWEGO RIELLO BS3F

OPIS

1 – Przełącznik ciśnienia
2 – 6-biegunowe gniazdo do instalacji gazowej
3 – Skrzynka sterownicza z gniazdem 7-biegunowym
4 – Przycisk resetowania z lampką blokady
5 – Kołnierz z uszczelką izolacyjną
6 – Zespół regulacji przepustnicy powietrza
7 – Montaż uchwytu głowicy
8 – Punkt próby ciśnieniowej
9 – Głowica spalania
10–Przepustnica powietrza

LINIA GAZOWA - RAMPA GAZOWA MULTIBLOC

Palniki przystosowane są do podawania paliwa z prawej lub lewej strony.
W zależności od wydatku paliwa i dostępnego ciśnienia w przewodzie zasilającym należy sprawdzić właściwą ścieżkę gazową, aby dostosować ją do wymagań instalacji.
Ścieżka gazowa jest typu Multibloc, zawierająca główne komponenty w jednym zespole.
Z wyjątkiem modelu MBC 65/1, w instalacjach gazowych Multibloc można zamontować kontrolę uszczelnienia zaworu (jako wyposażenie dodatkowe).
Wymiary szynoprzewodów różnią się w zależności od ich cech konstrukcyjnych.
Poniższa tabela przedstawia wymiary przewodów gazowych, które można zamontować w palnikach Gulliver BS, średnicę wlotu oraz kołnierz łączący z palnikiem.


MONTAŻ PALNIKA GAZOWEGO RIELLO model BS3F typ 913 T1

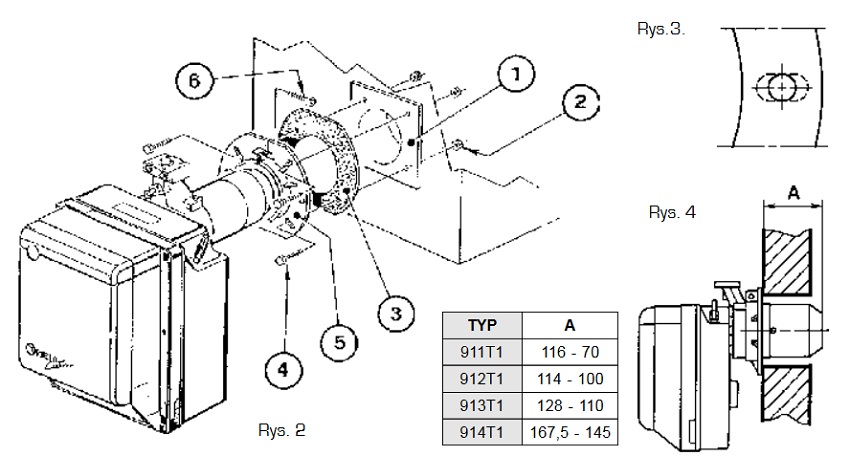

MOCOWANIE DO KOTŁA
W razie potrzeby należy poszerzyć otwory pod uszczelki izolujące (3) ( patrz rys. 3).
Zamocować kołnierz palnika (5) do drzwiczek kotła (1) za pomocą czterech śrub (4) z nakrętkami (2) przekładając uszczelką izolującą (3).
Zamocować głowicę spalania palnika do kołnierza (poz. 5) , dociskając kołnierz śrubami (poz. 6) oraz dokręcić śrubę (poz. 4)
Uwaga :
W trakcie montowania palnika ze względu na zmienny wymiar (A) (patrz rys. 4) należy upewnić się czy długość głowicy palnika jest większa od grubości drzwiczek kotła.

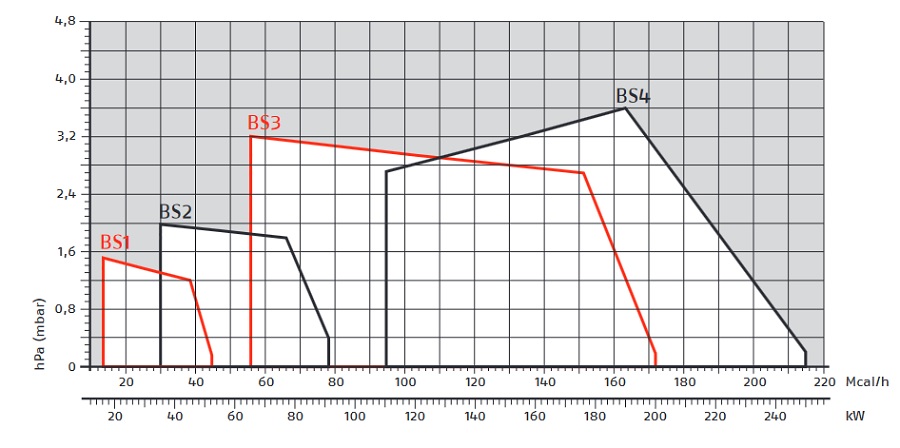

ZAKRES PRACY PALNIKA GAZOWEGO RIELLO model BS3F

Zakres pracy palnika gazowego RIELLO BS1F, BS2F, BS3F, BS4F w zależności od ciśnienia oraz mocy

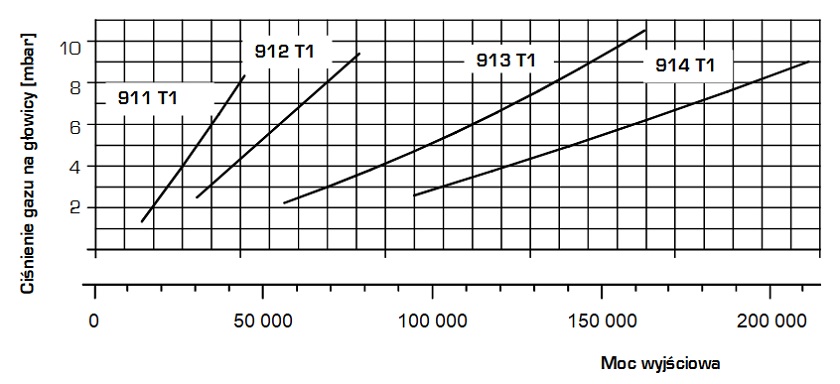

KORELACJA POMIĘDZY CIŚNIENIEM GAZU A MOCĄ NA WYJŚCIU PALNIKÓW GAZOWYCH seria BSF

TUTAJ KUPUJESZ PALNIK GAZOWY RIELLO BS3F typ 913 T1 Z ARMATURĄ PRZYŁĄCZENIOWĄ GAZOWĄ MBD 407 G

UWAGA:
PALNIK JEST BEZ DYSZY. DOSTAWA BEZPOŚREDNIO Z MAGAZYNU RIELLO, BRAK DOSTAWY POBRANIOWEJ!
Zamów odpowiednią dyszę w uwagach do zamówienia:

https://www.marax.pl/dysza-dysze-gazowe-lub-olejowe-danfoss-do-palnikow-gazowych-i-olejowych-giersch-riello-elco-p-3666.html

Dysza zostanie wysłana razem z palnikiem bez dodatkowych kosztów dostawy.
