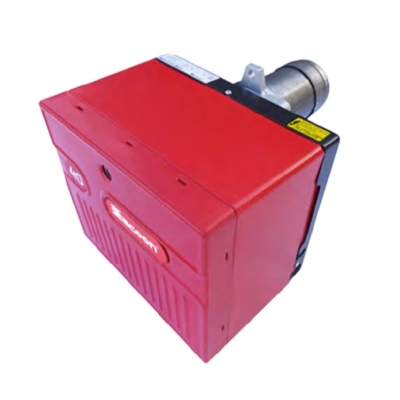

Palnik olejowy jednostopniowy EACOON R-G5 LC (L=107 mm, śr=89mm), moc: 28 - 60kW

Seria jednostopniowych palników na olej lekki EACOON R-G to kompletna gama produktów opracowanych w celu zaspokojenia wszelkich potrzeb w zakresie ogrzewania budynków mieszkalnych, małych firm lub do technologicznych procesów przemysłowych.
Seria R-G jest dostępna w trzech różnych modelach o mocy od 28 do 213 kW, podzielonych na dwie różne konstrukcje.
Wszystkie modele wykorzystują te same komponenty zaprojektowane przez R-G dla serii R-G. Wysoki poziom jakości gwarantuje bezpieczną pracę.

Opracowując te palniki, szczególną uwagę zwrócono na redukcję hałasu, łatwość instalacji i regulacji, aby uzyskać najmniejszy możliwy rozmiar pasujący do dowolnego rodzaju kotła dostępnego na rynku.
Wszystkie modele zostały zatwierdzone przez normę europejską EN 267 i są zgodne z europejskimi dyrektywami dotyczącymi kompatybilności elektromagnetycznej, niskiego napięcia, sprawności maszyn i kotłów.
Wszystkie palniki R-G mają rozruch próbny i pełne sprawdzenie pracy przed opuszczeniem fabryki.

OPIS PALNIKA OLEJOWEGO EACOON R-G5 o mocy 28-60kW

Palnik olejowy EACOON R-G5 LC to jednostopniowy palnik olejowy serii R-G.
Podstawowe parametry:
Moc: 28 - 60 kW, zużycie paliwa: 2,4 - 5,0 kg/h, długość rury płomieniowej L=107mm, średnica rury płomieniowej wynosi 89mm.

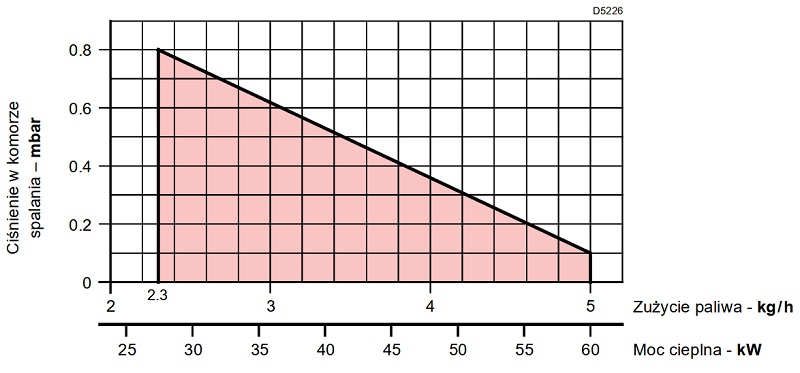

Diagram: zależność mocy cieplnej i zużycia paliwa od ciśnienia w komorze spalania

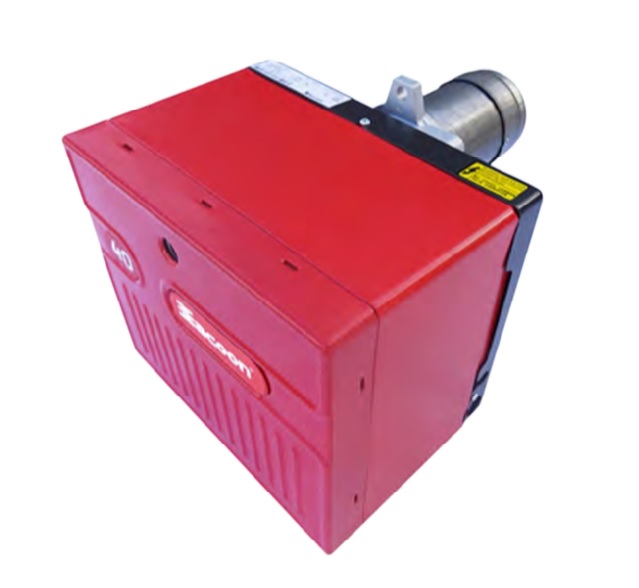

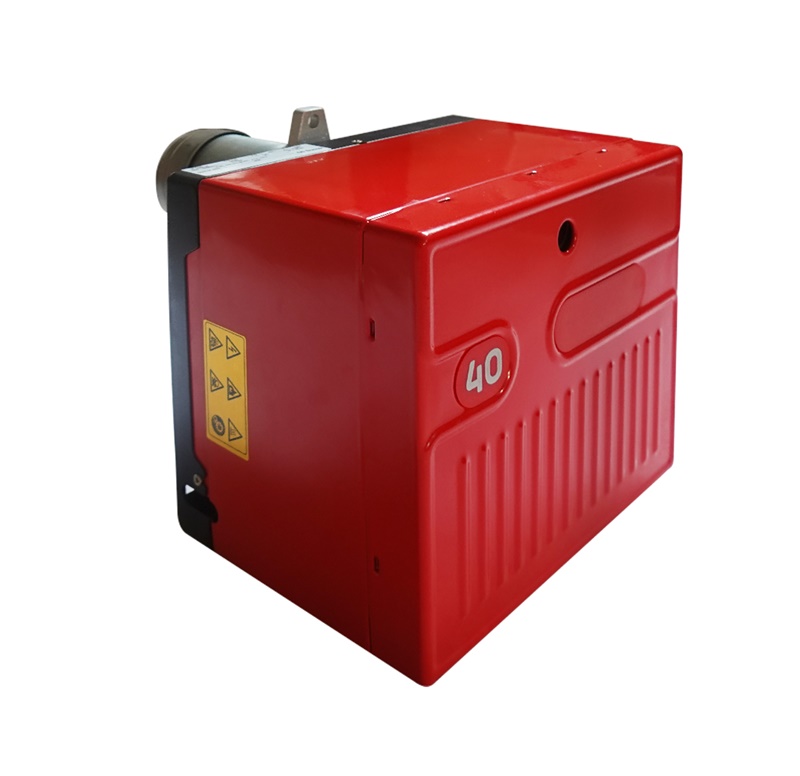

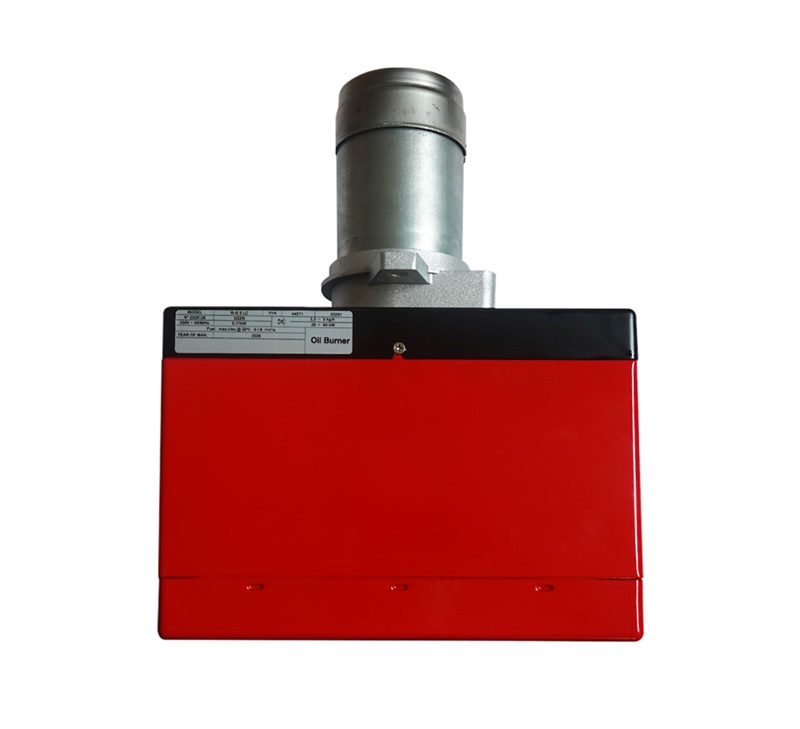

Widok na palnik olejowy EACOON R-G5

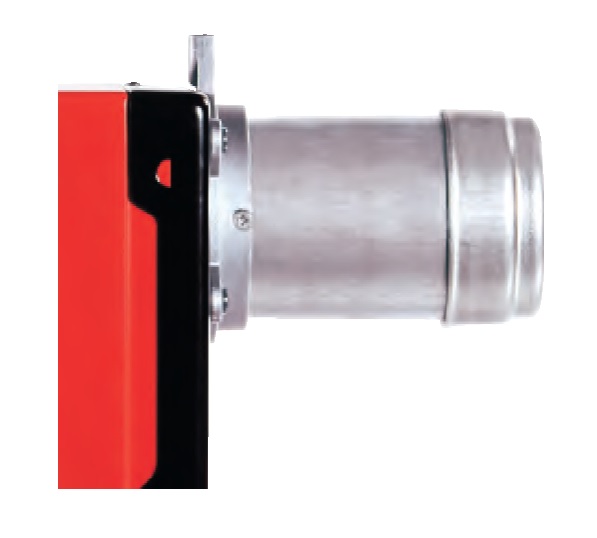

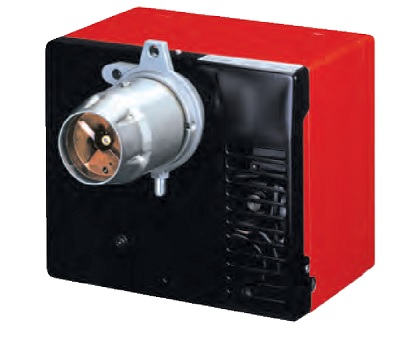

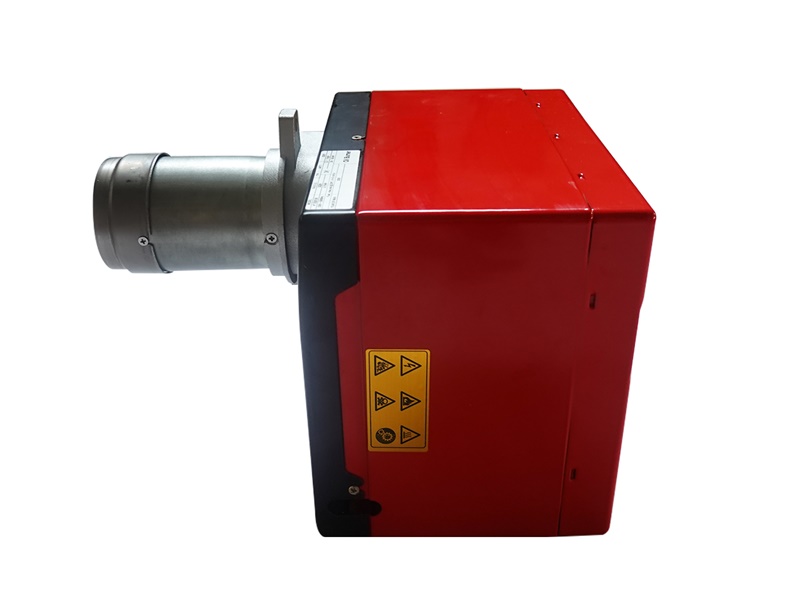

Rura płomieniowa RG-5                                           Zasysanie powietrza RG-5

Palniki EACOON serii R-G dzięki kompaktowej budowie mają łatwy dostęp do wszystkich elementów związanych z regulacją palnika, montażem oraz obsługą.



PARAMETRY PRACY PALNIKÓW OLEJOWYCH EACOON seria R-G 5,10,20

POLE PRACY - OBSZAR ROBOCZY

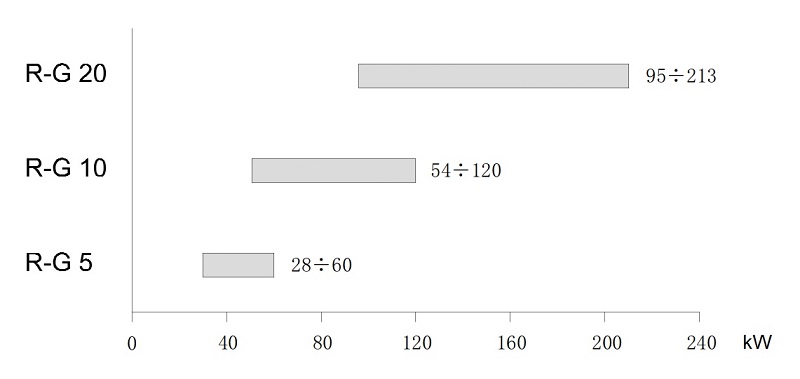

Wykres mocy palnika (28-60kW, 54-120kW, 95-213kW) oraz zużycia oleju opałowego (w kg/h) w zależności od ciśnienia w komorze spalania w palnikach Eacoon seria R-G-5-10-20.

R-G5

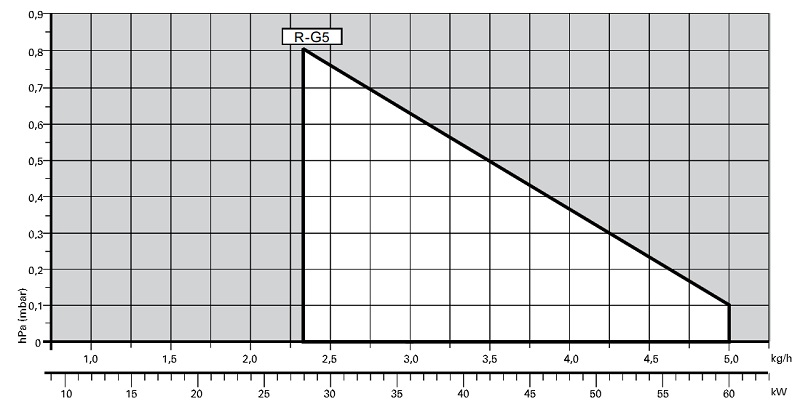

Diagram R-G5:

zależność mocy cieplnej i zużycia paliwa od ciśnienia w komorze spalania

R-G10

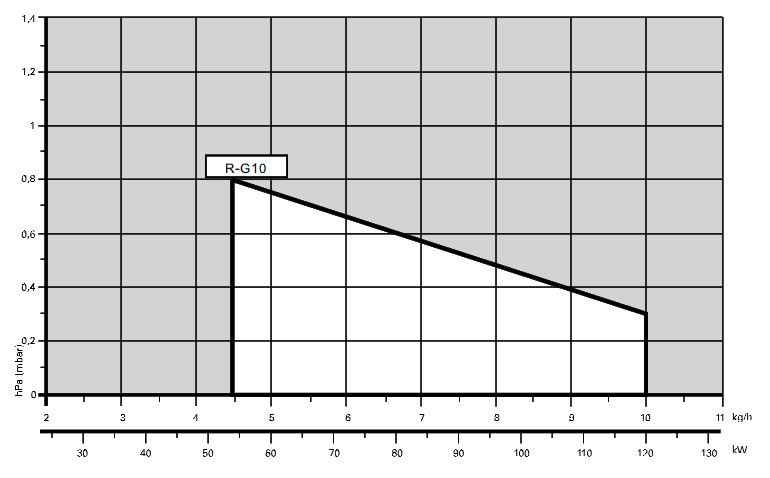

Diagram R-G10:

zależność mocy cieplnej i zużycia paliwa od ciśnienia w komorze spalania

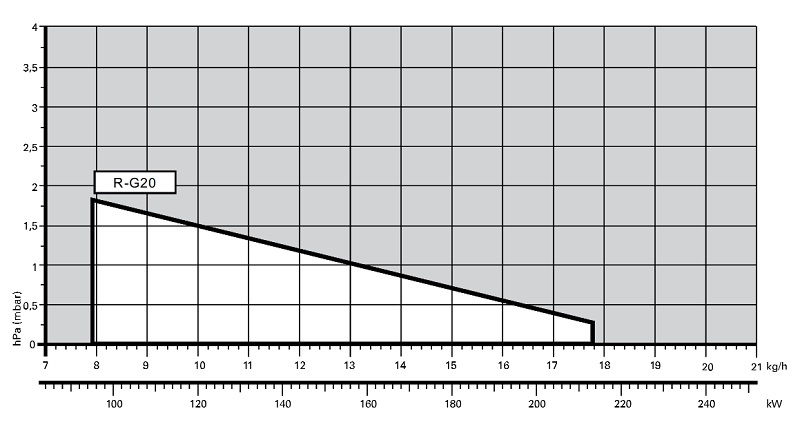

R-G20

Diagram R-G20:

zależność mocy cieplnej i zużycia paliwa od ciśnienia w komorze spalania

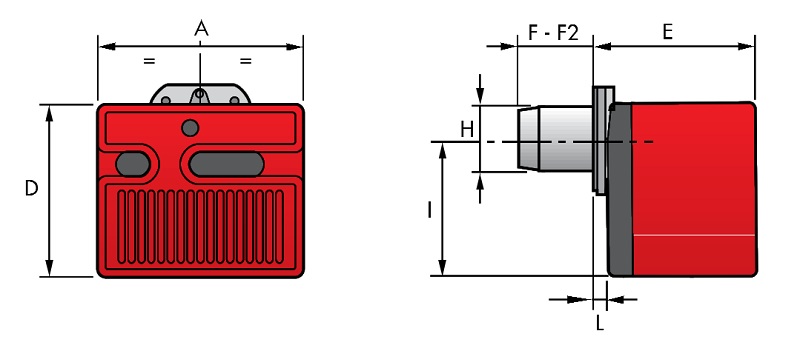

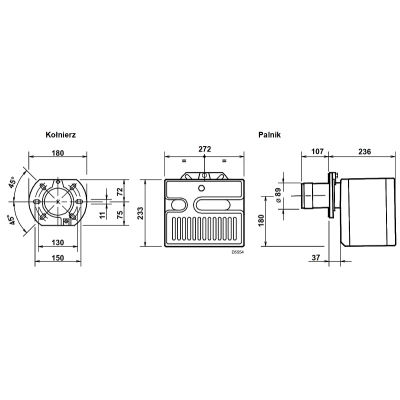

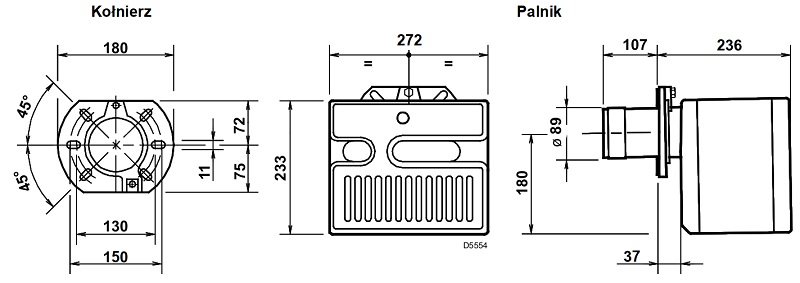

WYMIARY PALNIKA OLEJOWEGO EACOON R-G5: 28-60kW

W palnikach olejowych EACOON R-G5 standardowo mamy rurę płomieniową o długości L = 107mm (długość F) oraz średnicy 89mm (H). Opcjonalnie są palniki R-G5 o max. długości rury L = 180mm.

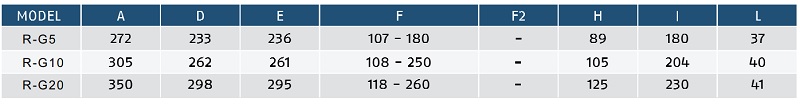

WYMIARY PALNIKÓW OLEJOWYCH EACOON seria R-G: 5-10-20

DANE TECHNICZNE PALNIKA OLEJOWEGO EACOON R-G5

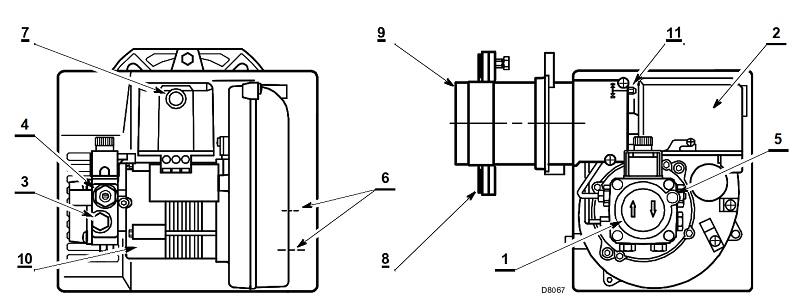

BUDOWA PALNIKA OLEJOWEGO EACOON R-G5

---



Opis palnika

1. Pompa

2. Szafka sterownicza

3. Przyłącze manometru

4. Regulator ciśnienia pompy

5. Przyłącze manometru próżniowego

6. Śruby mocujące przepustnicę powietrzną

7. Lampka blokady i przycisk resetowania

8. Kołnierz z uszczelką izolacyjną

9. Głowica spalająca

10. Silnik

11. Śruba regulacyjna głowicy spalającej



ZASTOSOWANIE PALNIKA OLEJOWEGO EACOON R-G5

---

Palniki olejowe jednostopniowe bardzo dobrze sprawdzają się w urządzeniach grzewczych stosunkowo małych mocy. Moc grzewcza palnika Eacoon R-G5 wynosi od 28kW do 60kW. Są to palniki bardzo oszczędne oraz ciche.
Palniki olejowe Eacoon R-G5 są stosowane w kotłach olejowych, piecach grzewczych nadmuchowych, suszarniach, w szklarniach, w urządzeniach grzewczych, jako kombi wraz z osuszaczem wilgoci, w kabinach malarskich, itp.

UWAGA: TUTAJ KUPUJESZ PALNIK OLEJOWY EACOON R-G5 o mocy 28-60kW

---



PRODUCENT

EACOON to marka wiodącego producenta palników przemysłowych: olejowych oraz gazowych w Chinach. Najlepsze podzespoły, świetna jakość, bardzo duży typoszereg palników,  najlepsi inżynierowie, świetny zespół pracowników powodują, że palniki EACOON są w bardzo wielu urządzeniach grzewczych eksportowanych na cały świat, w tym do Europy.
