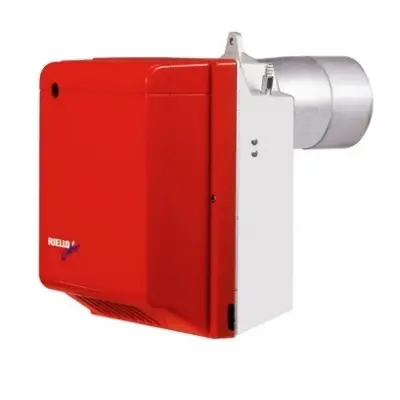

Palnik olejowy jednostopniowy Riello RG3F dla piekarni i malarni, moc 83-178 kW kod: 3739380

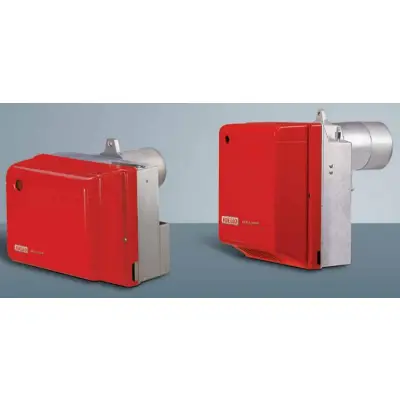

PALNIKI OLEJOWE GULLIVER SERIA RG F

Seria jednostopniowych palników na olej lekki Riello Gulliver RGF to kompletna gama produktów opracowanych z myślą o reagowaniu na każde zlecenie dotyczące lekkich procesów przemysłowych, takich jak piece piekarnicze, piece do malowania natryskowego, małe piece parowe lub termiczne kotły i wszystkie zastosowania wymagające niezawodnego, przyjaznego dla użytkownika produktu przemysłowego o zwiększonej wydajności i konkretne funkcje.

Seria Gulliver RGF jest dostępna w czterech różnych modelach o mocy od 32 do 237 kW, podzielonej na trzy różne konstrukcje.
Wszystkie modele wykorzystują te same komponenty zaprojektowane przez Riello dla serii Gulliver i mają tę samą wentylację systemu  gabarytów jak w poprzednich jednostopniowych modelach na olej lekki.
Ta nowa seria może pracować przy częstotliwości 50 lub 60 Hz i napięciu 220–230 V (podwójna częstotliwość).
Wszystkie te palniki są zgodne z normą EN 267 (Palniki olejowe z wymuszonym ciągiem) oraz z dyrektywami europejskimi dotyczącymi EMC, niskie napięcie i maszyny. W przypadku bezciśnieniowego pola roboczego patrz norma EN 746-2.
Wszystkie palniki Gulliver RGF są uruchamiane przed opuszczeniem fabryki.

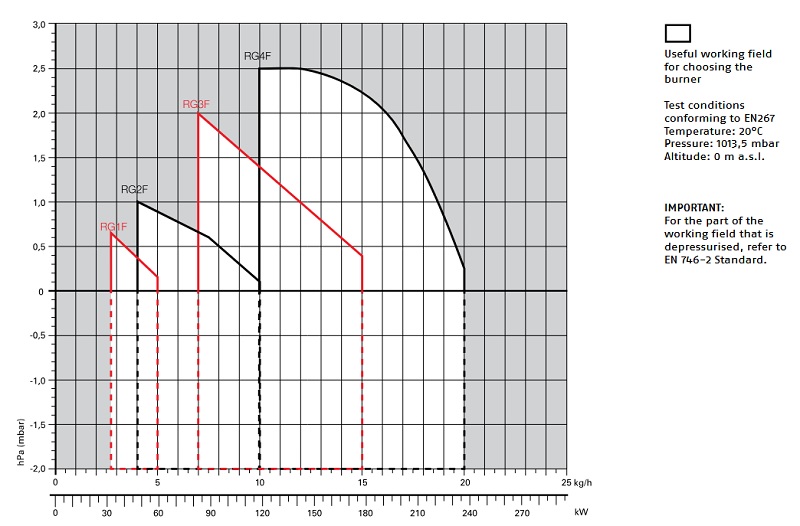

POLE PRACY PALNIKÓW RIELLO SERIA RGF

Palnik olejowy Riello RG 3 F - jednostopniowy palnik olejowy serii GULLIVER. Moc: 83,0 - 178,0 kW, zużycie paliwa: 7,0 - 15,0 kg/h, L=142mm.

Palniki serii RG powstały na bazie serii Gulliver wykorzystując najlepsze zalety tych palników.
Inżynierowie Riello położyli szczególny nacisk na redukcję poziomu emisji szkodliwych substancji do atmosfery oraz hałasu. Dzięki kompaktowej budowie palnika osiągnięto łatwy dostęp do wszystkich elementów związanych z regulacją palnika, montażem oraz obsługą. Kompaktowa budowa umożliwia łatwy montaż i obsługę serwisową. Wyposażony w wentylator osiowy, pompę paliwową z regulatorem ciśnienia i automatykę.

Palnik olejowy Riello RG3F (seria Gulliver) to nowoczesny, jednostopniowy palnik wentylatorowy o mocy 83–178 kW, zasilany olejem opałowym lekkim. Znajduje zastosowanie głównie w kotłach grzewczych, nagrzewnicach powietrza, piecach przemysłowych, lakierniach, masarniach, piekarniach oraz suszarniach, charakteryzując się cichą pracą i niską emisją spalin.

Każdy palnik jest testowany po opuszczeniu linii produkcyjnej. Wysoka jakość urządzenia gwarantuje bezpieczną pracę. Palniki serii Gulliver RG spełniają europejską normę EN 267.

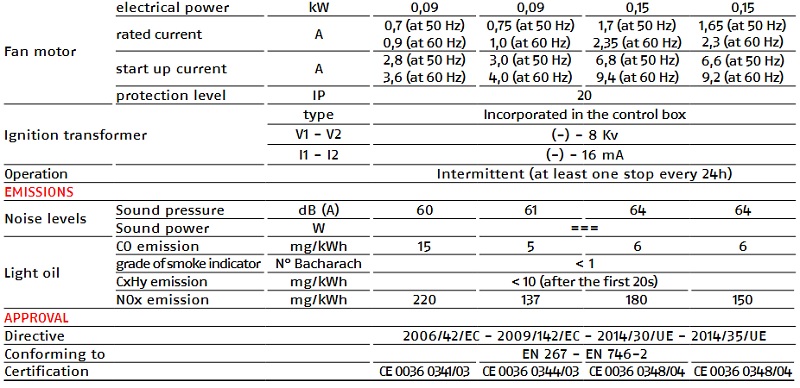

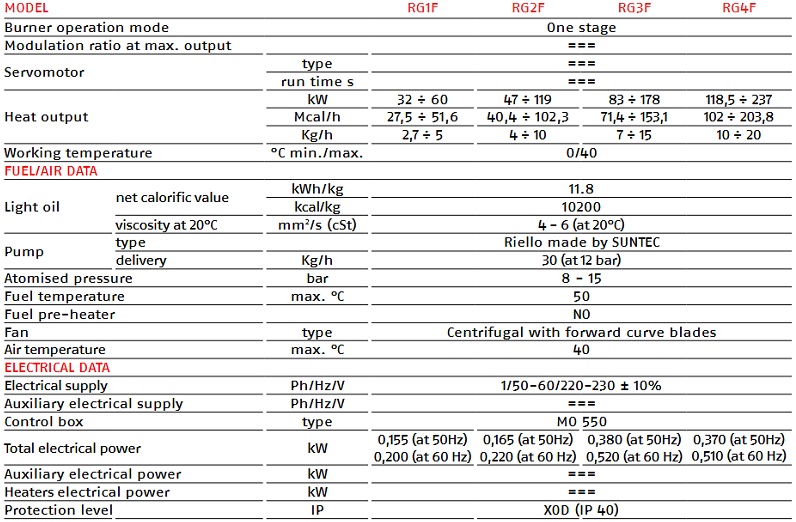

DANE TECHNICZNE PALNIKA OLEJOWEGO JEDNOSTOPNIOWEGO RIELLO RG3F

CHARAKTERYSTYKA PALNIKA OLEJOWEGO JEDNOSTOPNIOWEGO RIELLO RG3F

Palniki jednostopniowe Riello zasilane olejem opałowym lekkim, całkowicie zautomatyzowane składające się z:
- wentylatora osiowego,
- automatu palnikowego,
- pompy paliwowej wyposażonej w:
     - filtr paliwa,
     - regulator ciśnienia,
     - by-pass,
     - przyłącze do podłączenia manometru i vacuometru,
- jednofazowego silnika elektrycznego wentylatora,
- przepustnicy powietrza całkowicie zamkniętej w trakcie postoju palnika,
- elektrozaworu,
- głowicy palnika składającej się z:
     - końcówki głowicy wykonanej ze stali odpornej na wysokie temperatury,
     - elektrod zapłonowych,
     - zawirowywacza,
- czujnika płomienia,
- podgrzewacza paliwa z termostatem (opcjonalnie),
- filtra przeciwzakłóceniowego,
- obudowy wyłożonej materiałem dźwiękochłonnym.



Wymiary całkowite (mm)

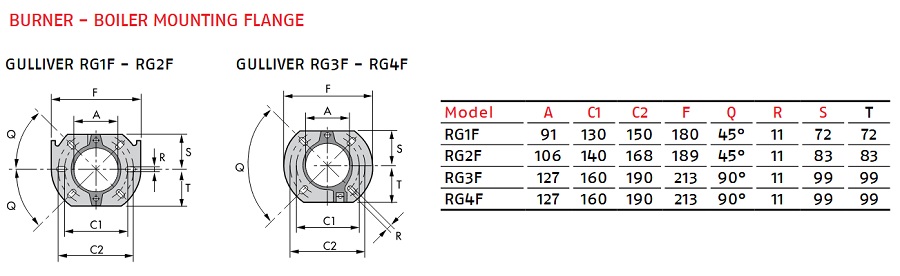

WYMIARY KOŁNIERZA PALNIKA MOCUJĄCEGO KOTŁA

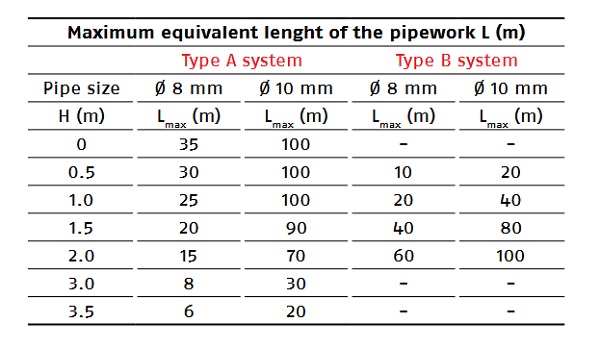

Wybór przewodów doprowadzających paliwo
Dopływ paliwa musi być wyposażony w urządzenia zabezpieczające wymagane przez obowiązujące przepisy lokalne.
Tabela pokazuje dobór średnic rurociągów dla różnych palników, w zależności od różnicy w średnicy wysokość pomiędzy palnikiem a zbiornikiem oraz odległość pomiędzy nimi.

Wentylacja
Obwody wentylacyjne zawsze zapewniają niski poziom hałasu o wysokich parametrach ciśnienia i dostarczania powietrza, pomimo ich kompaktowych rozmiarów.

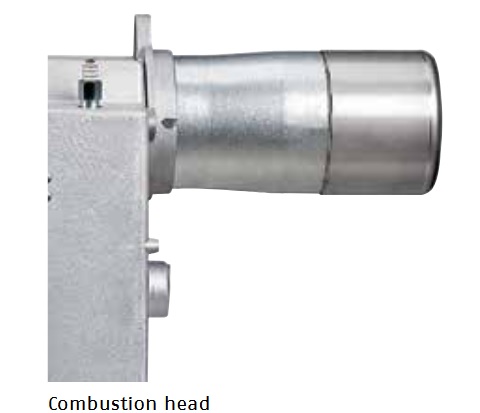

Głowica spalania
Wszystkie modele umożliwiają wybór długości głowicy spalania.
Wybór ten uzależniony jest od grubości ścianki przedniej oraz rodzaju kotła.
W zależności od rodzaju generatora należy sprawdzić poprawność penetracji głowicy do komory spalania.
Prosta regulacja głowicy spalania umożliwia dostosowanie geometrii wewnętrznej głowicy do maksymalnej mocy znamionowej palnika.



ZASTOSOWANIE PALNIKA OLEJOWEGO JEDNOSTOPNIOWEGO RIELLO RG3F

Palnik olejowy jednostopniowy Riello Gulliver RG3F posiada wyjątkową konstrukcję wytrzymałą na znacznie wyższe temperatury niż standardowy palnik olejowy RG3. Modyfikacje polegają m.in. na zastosowaniu specjalnej elektrody zapłonowej, palnik RG3F posiada wysokoodporną na temperaturę automatykę sterującą a także specjalną wytrzymałą  na wysokie temperatury obudowę.
Ze względu na podwyższoną wytrzymałość na wysokie temperatury palnik olejowy RG3F ma zastosowanie wszędzie tam, gdzie występują ponadnormatywne temperatury jak kotły grzewcze, nagrzewnice powietrza (np. Master), piece piekarnicze, piece masarskie, piece grzewcze malarskie, suszarnie.
