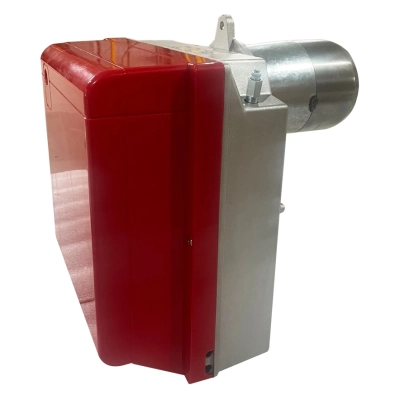

Palnik olejowy dwustopniowy EACOON E-RG 3D (L=142mm, śr. 123mm), moc: 65/83-178kW

Seria palników dwustopniowych na olej lekki EACOON E-RG D przeznaczona jest głównie dla użytkowników  domowych i małych firm (hale magazynowe i produkcyjne) o specjalnych wymaganiach dotyczących ekologii i oszczędności.
Seria palników olejowych dwustopniowych E-RG D obejmuje trzy typy palników  i trzy różne struktury o zakresie mocy 65-296 kW.

E-RG 3 D o mocy 65/83-178kW
E-RG 4 D o mocy 106/130-237
E-RG 5 D o mocy 95/126-296

Palniki olejowe dwustopniowe wszystkich typów serii E-RG D są małe, kompaktowe i łatwe w montażu oraz regulacji; są odpowiednie dlawszystkich rodzajów kotłów i nagrzewnic olejowych dostępnych obecnie na rynku.
Seria palników dwustopniowych EACOON E-RG D jest dla wszystkich użytkowników, dla których jest ważna ekologia i oszczędność paliwa.

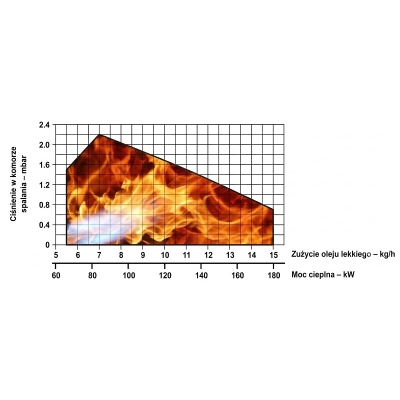

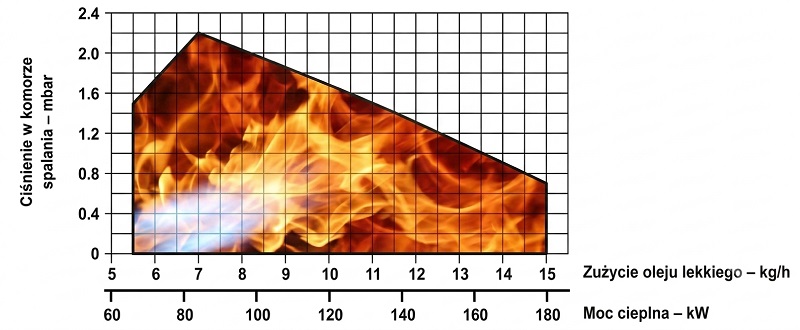

POLE PRACY PALNIKA OLEJOWEGO EACOON E-RG 3D o mocy 65/83-178kW

Efektywna powierzchnia robocza palnika. Warunki testowe odpowiadają EN 676;

Temperatura: 20°C Ciśnienie: 1013, 5 mbar Wysokość: 0 m n.p.m.

OPIS PALNIKA OLEJOWEGO EACOON E-RG 3D o mocy 65/83 - 178kW

Palnik olejowy EACOON E-RG 3D to dwustopniowy palnik olejowy serii E-RG D.
Podstawowe parametry:
Moc: 65/83 - 178 kW, zużycie paliwa: 5,5/7 - 15,0 kg/h, długość rury płomieniowej L=142mm, średnica rury płomieniowej wynosi 123mm.

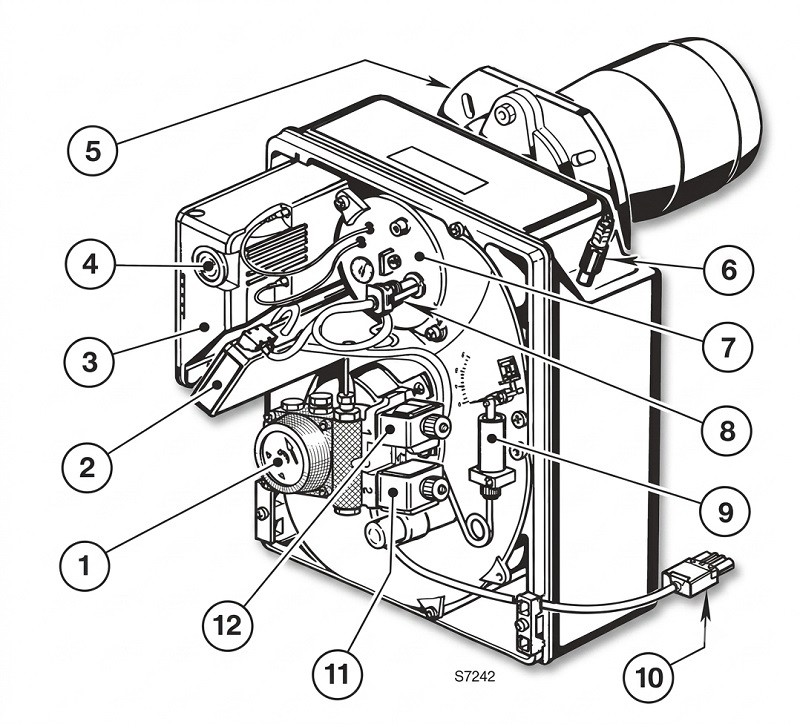

BUDOWA PALNIKA OLEJOWEGO EACOON E-RG 3 D

Opis palnika

1 – Pompa z reduktorem ciśnienia

2 – Elektroniczne urządzenie opóźniające uruchomienie

3 – Skrzynka sterownicza

4 – Przycisk resetowania z lampką blokady

5 – Kołnierz z uszczelką izolacyjną

6 – Zespół regulacji przepustnicy powietrza drugiego stopnia

7 – Zespół uchwytu dyszy

8 – Fotorezystor

9 – Podnośnik hydrauliczny

10 – Gniazdo 4-biegunowe

11 – Zawór drugiego stopnia

12 – Zawór pierwszego stopnia

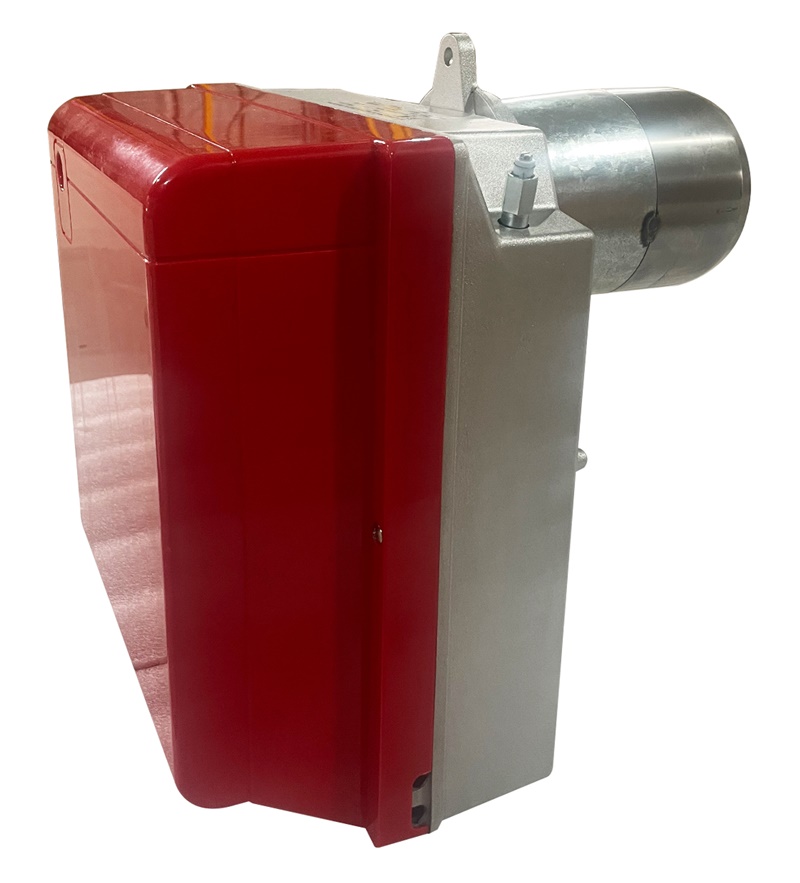

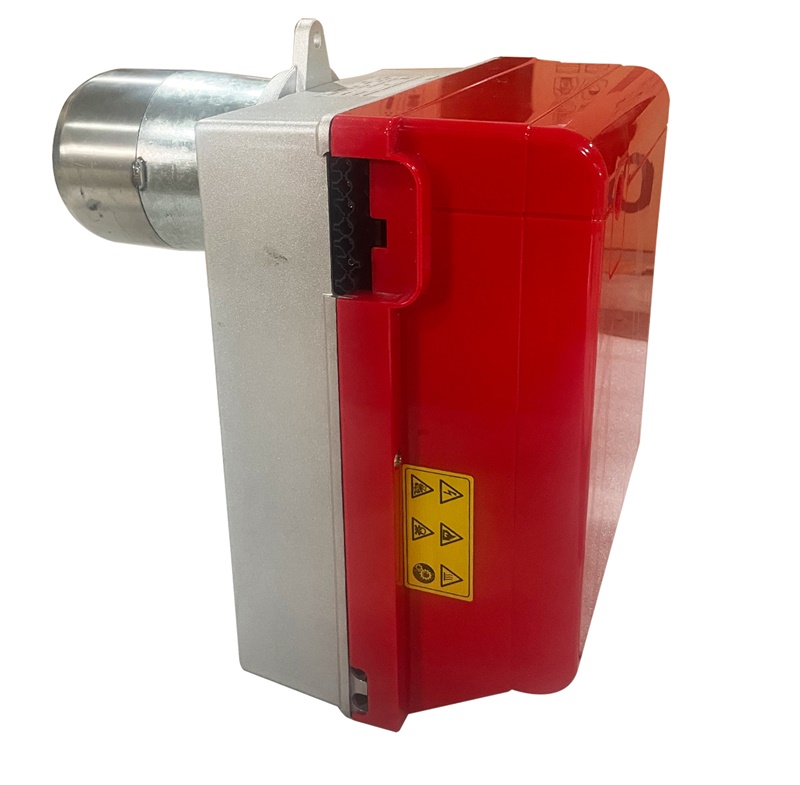

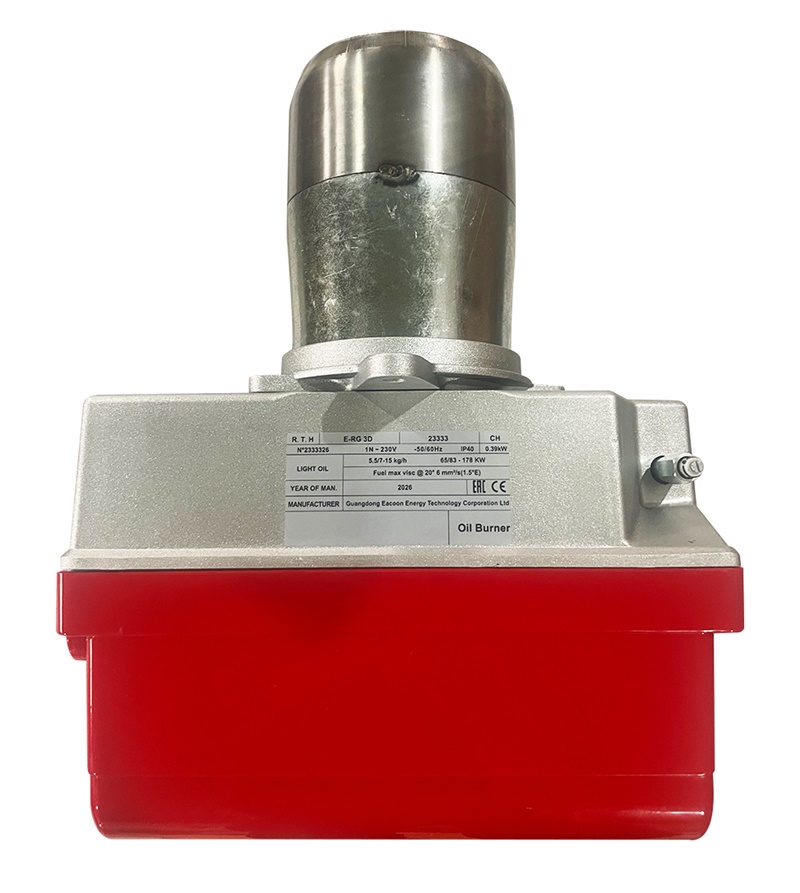

Widok na palnik olejowy EACOON E-RG 3D

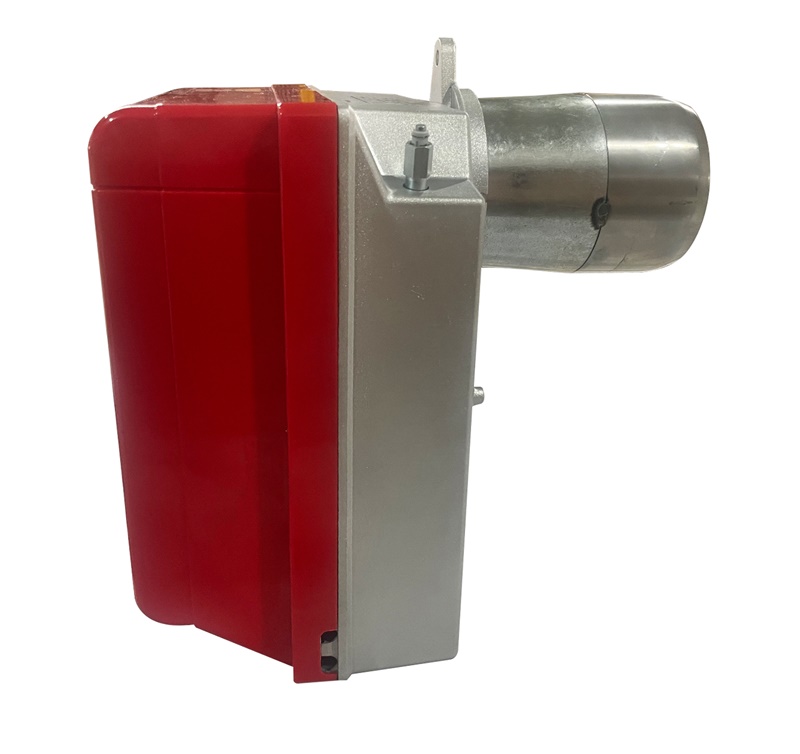

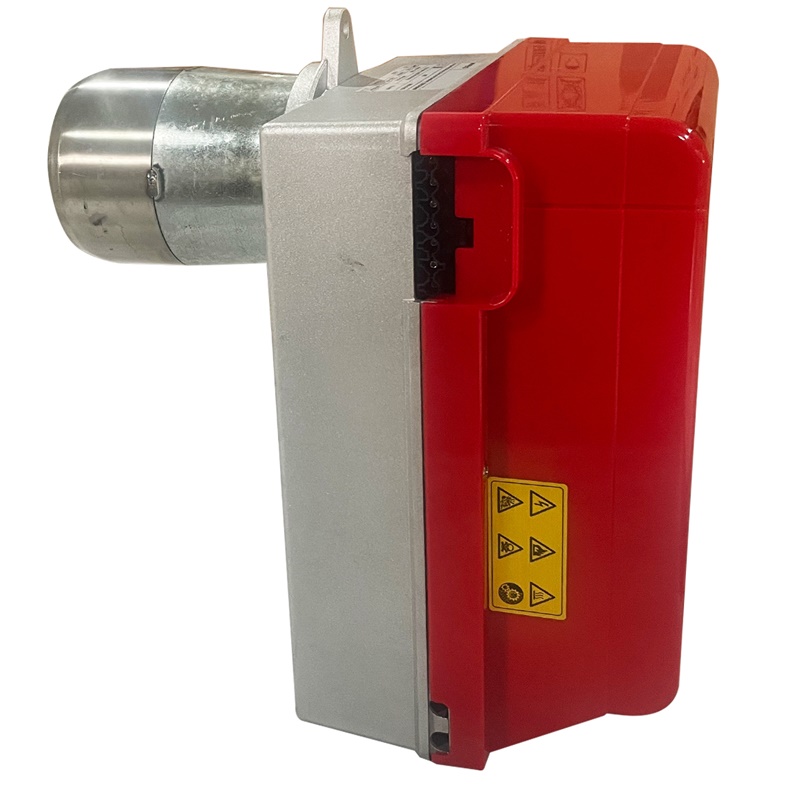

                                                                                       Rura płomieniowa E-RG 3 D



Palniki dwustopniowe EACOON serii E-RG D dzięki kompaktowej budowie mają łatwy dostęp do wszystkich elementów związanych z regulacją palnika, montażem oraz obsługą.

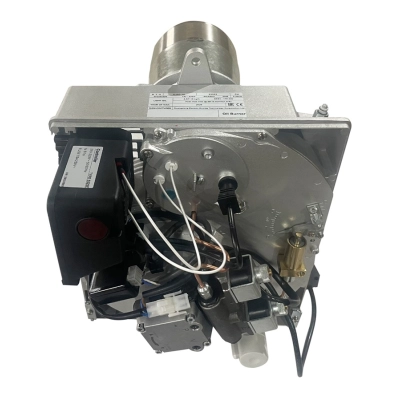

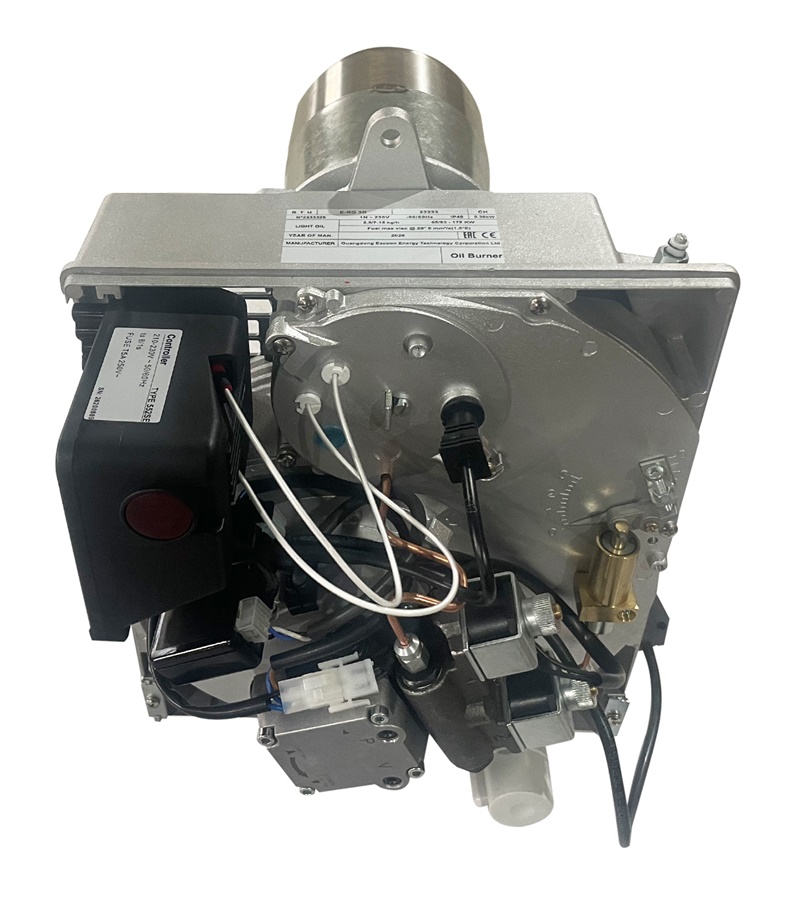

Widok na palnik Eacoon E-RG 3D po ściągnięciu obudowy

WYMIARY PALNIKA OLEJOWEGO EACOON E-RG 3D: 65/83-178kW

W palnikach olejowych EACOON E-RG 3D standardowo mamy rurę płomieniową o długości L = 142mm (długość F) oraz średnicy 123mm (H).

Pozostałe wymiary:

Szerokość - 300mm
Wysokość - 345mm
Długość części zewnętrznej do kołnierza (wraz z kołnierzem) - 228mm
Grubość kołnierza - 12mm
Długość rury płomieniowej - 142mm
Średnica rury płomieniowej - 123mm
Wysokość od dołu obudowy palnika do środka rury płomieniowej I - 285mm

ZASILANIE PALIWEM
W palniku dwustopniowym Eacoon E-RG 3D możemy dowolnie zamienić stronę linii paliwowej dochodzącej do palnika.
Palnik zaprojektowano tak, aby umożliwiał wprowadzenie rur doprowadzających olej z obu stron.

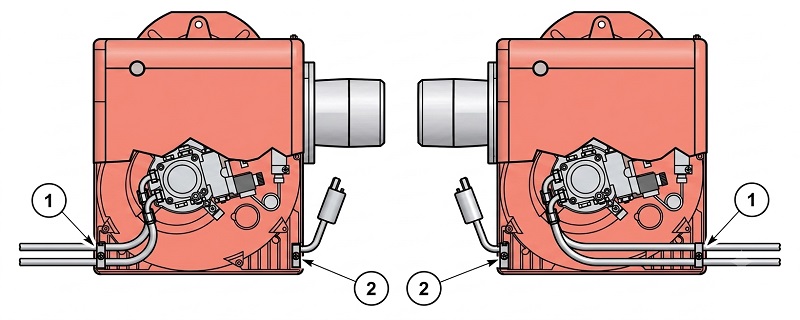

W zależności od położenia przewodów doprowadzających olej (z prawej lub lewej strony palnika) płyta mocująca (1) i zacisk kablowy (2) należy odwrócić (patrz rys. poniżej).

Zgodnie z Dyrektywą Sprawności 92/42/EWG montaż palnika na kotle, regulacja i testowanie muszą być przeprowadzone zgodnie z instrukcją obsługi kotła, łącznie z weryfikacją stężenia CO i CO2 w spalinach, ich temperatury oraz średniej temperatury wody w kotle.

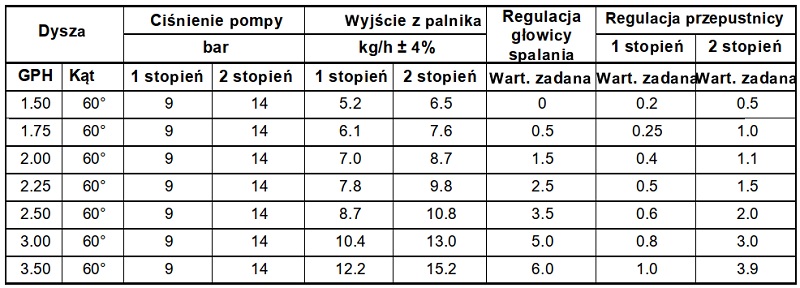

Aby dopasować moc urządzenia do wymaganej mocy, dobierz odpowiednią dyszę i wyreguluj ciśnienie pompy, ustawienie głowicy spalania oraz otwarcie przepustnicy powietrza według poniższego harmonogramu.

Wartości podane w tabeli zostały zmierzone na kotle CEN (wg EN 267).

Odnoszą się one do 12,5% CO2 na poziomie morza, przy lekkim oleju i temperaturze pokojowej 20°C.


GPH - Gallons Per Hour - galony na godzinę

ZALECANE DYSZE PALIWOWE do palników dwustopniowych Eacoon E-RG D

Typ Delavan W – E
Typ Steinen Q
Typ Danfoss S
Typ Satronic S

DANE TECHNICZNE PALNIKA OLEJOWEGO EACOON E-RG 3D

ZASTOSOWANIE PALNIKA OLEJOWEGO EACOON E-RG 3D



PRODUCENT

EACOON to marka wiodącego producenta palników przemysłowych: olejowych oraz gazowych w Chinach. Najlepsze podzespoły, świetna jakość, bardzo duży typoszereg palników,  najlepsi inżynierowie, świetny zespół pracowników powodują, że palniki EACOON są w bardzo wielu urządzeniach grzewczych eksportowanych na cały świat, w tym do Europy.
