Dostępność:PRODUKT DOSTĘPNY
Czas wysyłki:Termin wysyłki 3 do 14 dni
Numer katalogowy:3474632
Kod producenta:3474632
Stan produktu:Nowy
Gwarancja:Gwarancja 1 rok dla firm i konsumentów
Waga:41,00 kg
Palniki olejowe Riello typu RL znajdują zastosowanie wkotłach wodnych, w kotłach parowych, w nagrzewnicach powietrza oraz w instalacjach przemysłowych, w budynkach komercyjnych i mieszkalnych, oferując wysoką wydajność cieplną.
Seria palników RL jest dostępna w zakresie mocy od 97 kW do 2700 kW.
Palniki olejowe dwustopniowe - dane techniczne serii RL
TYP PALNIKA (długość głowicy) | KOD PALNIKA | MOC w kW | ZUŻYCIE PALIWA w kg | CENA NETTO |
RL 34 MZ TC (L=216 mm) | 3470210 | 97/154 – 395 | 8,3/13 – 33,6 | 2 602 |
RL 44 MZ TC (L=216 mm) | 3470310 | 155/235 – 485 | 13/20 – 41 | 3 172 |
RL 50 TC (L=216 mm) | 3474632 | 148/296 – 593 | 12,5/25 – 50 | 3 411 |
RL 64 MZ TC (L=250 mm) | 3470410 | 206/400 – 830 | 17/38 – 70 | 4 699 |
RL 70 TC (L=250 mm) | 3475032 | 255/474 – 830 | 21,5/40 – 70 | 4 751 |
RL 100 TC (L=250 mm) | 3475232 | 356/711 – 1186 | 30/60 – 100 | 5 555 |
RL 130 TC (L=250 mm) | 3475432 | 486/948 – 1540 | 41/80 – 130 | 6 615 |
RL 190 TC (L=370 mm) | 3475613 | 747/1423 – 2443 | 63/120 – 190 | 7 658 |
RL 250 TC (L=378 mm) | 3470010 | 600/1250 – 2700 | 51/100 – 228 | 10 287 |
Palniki olejowe dwustopniowe Riello seria RL wyposażone są w mikroprocesorowy automat palnikowy, dzięki któremu możemy uzyskać informacje o stanie pracy jak również diagnozować przyczyny usterek. Dzięki nowej konstrukcji wentylatora osiągnięto wyższy spręż oraz niższy poziom głośności palnika.
Standardowo palnik olejowy Riello RL 50 wyposażony jest w podwójny układ dysz dla dwustopniowej regulacji mocy. Powietrze do spalania kontrolowane jest poprzez trójpozycyjny, hydrauliczny siłownik przepustnicy powietrza, który zamyka przepustnicę w momencie postoju palnika. Takie działanie zapobiega wychłodzeniu komory spalania.

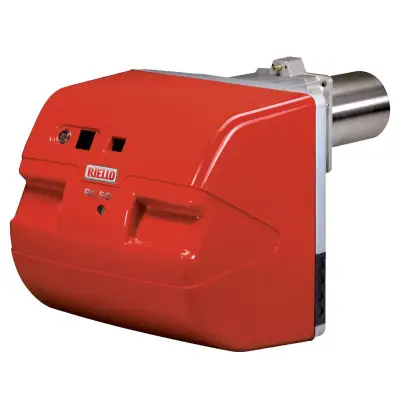

Palnik olejowy Riello RL 50 TC to dwustopniowy palnik olejowy.
Moc palnika RL50 wynosi:
- 148 kW na I stopniu pracy
oraz
296kW - 593 kW mocy na II stopniu pracy.
Zużycie paliwa: 12,5/25,0 - 50,0 kg/h,
Długość głowicy: L=216mm.

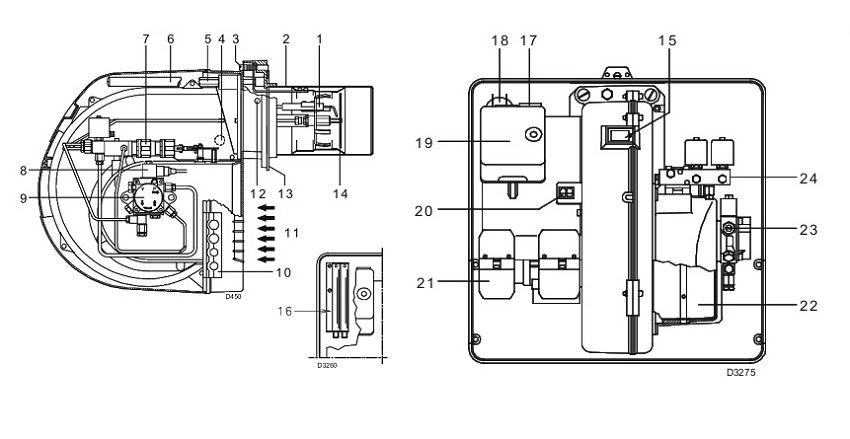

SCHEMAT I OPIS PALNIKÓW seria RL
OPIS PALNIKA RL (A)
1. Elektrody zapłonu
2. Głowica palnika
3. Śruba do regulacji głowicy palnika
4. Fotorezystor do kontroli obecności płomienia
5. Śruba mocująca wentylator do kołnierza
6. Prowadnice do otwierania palnika i kontroli głowicy spalania
7. Siłownik hydrauliczny do sterowania przepustnicą powietrza. Przy wyłączeniu palnika z pracy przepustnica powietrza jest całkowicie zamknięta, aby maksymalnie zmniejszyć utratę ciepła z kotła spowodowaną przez ciąg kominowy
8. Elektrozawór bezpieczeństwa (RL 38-50)
9. Pompa
10. Płytka do mocowania przewodów paliwowych i elektrycznych
11. Wlot powietrza do wentylatora
12. Króciec do pomiaru ciśnienia wentylatora
13. Kołnierz do mocowania palnika do kotła
14. Tarcza zawirowywacza płomienia
15. Wziernik kontroli płomienia
16. STATUS lub LED PANEL
17. Stycznik silnika i wyłącznik termiczny z przyciskiem zerowania (RL 50)
18. Kondensator silnika
19. Sterownik z lampką sygnalizacji blokady i przyciskiem zerowania blokady
20. Dwa wyłączniki:
- "palnik włącz - wyłącz"
- "praca na 1-wszym - 2-gim stopniu”
21. Wtyczki podłączeń elektrycznych
22. Przepustnica powietrza
23. Śruba regulacji ciśnienia pompy
24. Zespół elektrozaworów pracy palnika na 1-wszym lub 2-gim stopniu
25. Przedłużki prowadnic
26. Silnik elektryczny
27. Transformator zapłonowy
28. Stycznik silnika i wyłącznik termiczny z przyciskiem zerowania.
29. Listwa zaciskowa
Istnieją dwa rodzaje blokady palnika:
* BLOKADA STEROWNIKA :
zaświecenie się przycisku sterownika ostrzega, że palnik jest zablokowany.
W celu odblokowania sterownika należy przycisnąć przycisk zerowania nie wcześniej niż po 10s od wystąpienia blokady
* BLOKADA SILNIKA (RL 38 wersja 3-fazowa i RL50 )
w celu odblokowania należy przycisnąć przycisk wyłącznika termicznego .
WYMIARY PALNIKÓW RL 28, RL 38, RL 50
WYMIARY PALNIKA RL 50
A - 476
B - 474
C - 468
D - 216 (lub 351mm dla RL50 kod: 3474633

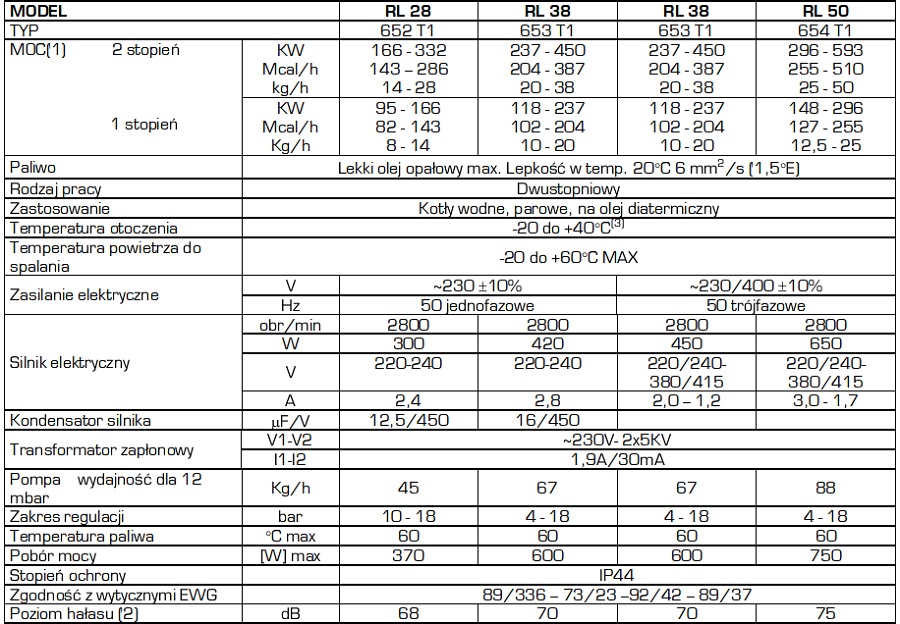

PARAMETRY TECHNICZNE PALNIKÓW OLEJOWYCH DWUSTOPNIOWYCH RIELLO SERIA RL
PARAMETRY TECHNICZNE PALNIKA OLEJOWEGO DWUSTOPNIOWEGO RIELLO RL 50
Model palnika: RL 50
Typ: 654 T1
Moc grzewcza min-max: 148 - 593 kW
Moc grzewcza I stopień: 148 kW do 296 kW
Zużycie paliwa I stopień: 12,5 kg - 25 kg
Moc grzewcza II stopień: 296kW do 593 kW
Zużycie paliwa II stopień: 25 kg - 50 kg
Paliwo: lekki olej opałowy
Rodzaj pracy: dwustopniowy
Zastosowanie: kotły parowe, kotły wodne, na olej diatermiczny
Temperatura otoczenia: - 20 st.C do + 40 st. C
Temperatura powietrza do spalania: - 20 st.C do + 60 st.C (max)
Zasilanie elektryczne: 230V/400V, 50Hz trójfazowe
Silnik elektryczny: 650W, 2800 obr/min, 230V/400V, 3A - 1,7A
Transformator zapłonowy: 230V- 2x5kV, 1,9A/30mA
Pompa olejowa - wydajność dla 12 mbar: 88 kg/h (Suntec AL 7CA)
Zakres regulacji: 4 - 18 bar
Temperatura paliwa: max. 60 st.C
Pobór mocy: 750 W (max)
Stopień ochrony: IP44
Zgodność z wytycznymi EWG: 89/336 – 73/23 –92/42 – 89/37
Poziom hałasu: 75 dB
Waga: 39 kg
Uwaga: Palnik musi być zabezpieczony przed czynnikami atmosferycznymi: deszcz, śnieg, itp.
ZASTOSOWANIE PALNIKA OLEJOWEGO DWUSTOPNIOWEGO RIELLO RL50 o mocy 148/296-593 kW
Główne obszary zastosowania i cechy Riello RL 50:
