Seria dwustopniowych palników olejowych dwustopniowych EACOON E-RL o mocy w zakresie od 97 do 2700 kW, odpowiednia jest doróżnego rodzaju kotłów na gorącą wodę o niskiej i średniej temperaturze,generatorów gorącego powietrza i pary oraz pieców olejowychprzewodzących ciepło.
Wszystkie modele palników olejowych EACOON E-RL nadają się do spalania paliwmieszanych zawierających mniej niż 5% oleju lekkiego i biodiesla.
Trybregulowany to ogień dwustopniowy.
Palnik z mikroelektroniczną skrzynkąsterującą może zapewnić informację zwrotną o stanie pracy palnika iusterkach. Specjalna konstrukcja układu zasilania powietrzem możezapewnić minimalny poziom hałasu podczas pracy.
Palnik pracujeelastycznie w najlepszym stanie w obszarach roboczych dzięki wydajnościwentylatora i udoskonaleniu głowicy palnika.
Palnik ma bardzo przemyślanykształt dzięki zaawansowanej konstrukcji, dzięki czemu można gowygodniej używać i konserwować. Poza tym funkcję palnika można wkażdej chwili ulepszyć, dodając w opcji większe przyspieszenia.
Poniżej typy i zakres mocy grzewczych palników olejowych dwustopniowych EACOON seria E-RL
E-RL 34 o mocy grzewczej 97/154 ÷ 395 KW
E-RL 44 o mocy grzewczej 155/235 ÷ 485 KW
E-RL 50 o mocy grzewczej 148/296 ÷ 593 KW
E-RL 70 o mocy grzewczej 255/474 ÷ 830 KW
E-RL 100 o mocy grzewczej 356/711 ÷ 1186 KW
E-RL 130 o mocy grzewczej 486/948 ÷ 1540 KW
E-RL 190 o mocy grzewczej 759/1423 ÷ 2443 KW
E-RL 250 o mocy grzewczej 759/1423 ÷ 2700 KW
Typoszereg palników olejowych Eacoon seria E-RL
KILKA INFORMACJI O PALNIKACH EACOON seria E-RL
Głowica palnika
Palniki EACOON serii E-RL mają różną wielkość głowice palnika, do wyboru.Wybierz różne modele głowic palników w zależności od różnych typów kotłów i różnej grubości płyty czołowej.
Sprawdź, czy palnik jest prawidłowo zainstalowany w komorze spalania, zgodnie z charakterystyką różnych odbiorców ciepła.
Układ obiegu hydraulicznego
Palnik posiada trzy zawory w tym jeden nadmiarowy i dwa zawory przepływowe. W zależności od wymaganej wydajności należy kontrolować otwarcie zaworu przepływu oleju za pomocą urządzenia sterującego w celu dostarczenia lekkiego oleju do zaworu i dyszy. Po uruchomieniu zaworu przepływowego, dwustopniowy cylinder hydrauliczny otrzymuje ciśnienie hydrauliczne, a następnie reguluje przepływ powietrza w oparciu o ilość paliwa. Zespół pompowy składa się z pompy, filtra oleju i zaworu regulującego ciśnienie rozpylania.
Przykład regulowanego siłownika hydraulicznego do palnika

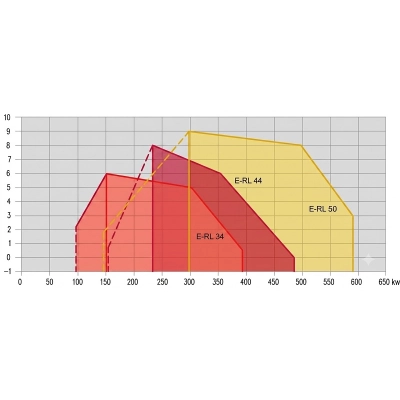

POLE PRACY PALNIKA OLEJOWEGO EACOON E-RL 44 o mocy 155/235-485 kW
Efektywna powierzchnia robocza palnika. Warunki testowe odpowiadają EN 676;
Temperatura: 20°C Ciśnienie: 1013, 5 mbar Wysokość: 0 m n.p.m.
OPIS PALNIKA OLEJOWEGO EACOON E-RL 44 o mocy 155/235-485 kW

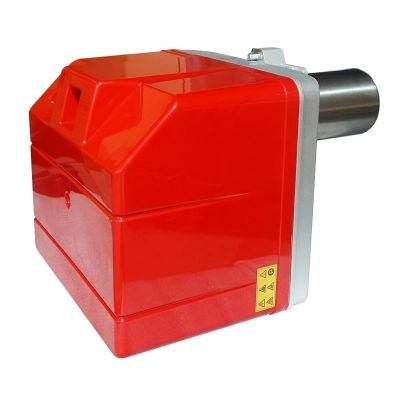

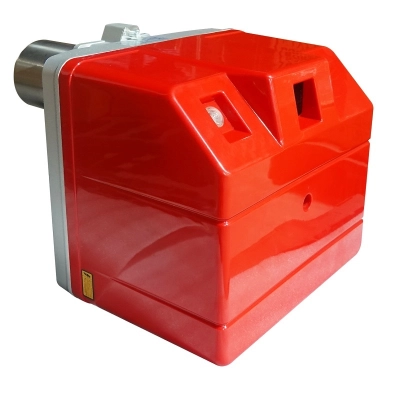

Palnik olejowy EACOON E-RL 44.
Podstawowe parametry:
Moc: 155/235-485 kW, zużycie paliwa: 13,0/20,0 - 41,0 kg/h, długość rury płomieniowej L=220mm, średnica rury płomieniowej wynosi 152mm.

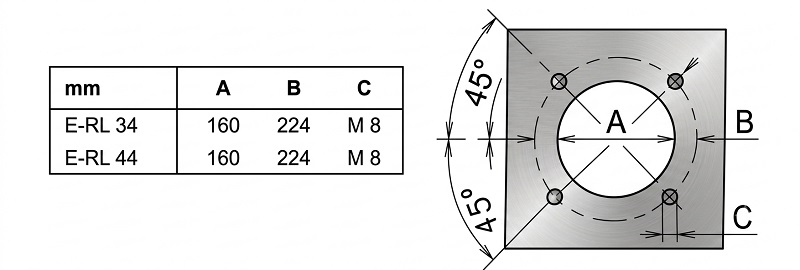

Wymiary kołnierza - płyty palnikowej:
A - 160mm
B - 224 mm
C - M8
BUDOWA PALNIKA OLEJOWEGO EACOON E-RL 44
Opis palnika
1 Elektrody zapłonowe
2 Głowica spalająca
3 Śruba do regulacji głowicy spalającej
4 Fotokomórka do kontroli obecności płomienia
5 Śruba do mocowania wentylatora do kołnierza
6 Suwaki do otwierania palnika i kontroli głowicy spalającej
7 Siłownik hydrauliczny do regulacji zaworu przepustnicy powietrza w pozycjach pierwszego i drugiego stopnia. Gdy palnik nie pracuje, zawór przepustnicy powietrza jest całkowicie zamknięty w celu ograniczenia rozpraszania ciepła z kotła spowodowanego ciągiem kominowym, który zasysa powietrze z wlotu ssawnego wentylatora.
8 Zespół zaworów pierwszego i drugiego stopnia
9 Pompa
10 Płyta przygotowana do wywiercenia 4 otworów na pas układ węży i kabli elektrycznych.
11 Wlot powietrza do wentylatora
12 Punkt pomiaru ciśnienia wentylatora
13 Kołnierz montażowy kotła
14 Tarcza stabilizująca płomień
15 Okienko kontrolne płomienia
16 Kondensator silnika
17 Szafka sterownicza z lampką kontrolną blokady i blokadą
18 Dwa przełączniki
- jeden „palnik wyłączony – włączony”
– jeden do wyboru „pracy w 1. lub 2. stopniu”
19 Gniazda do podłączeń elektrycznych
20 Przepustnica powietrza
21 Regulacja ciśnienia pompy.

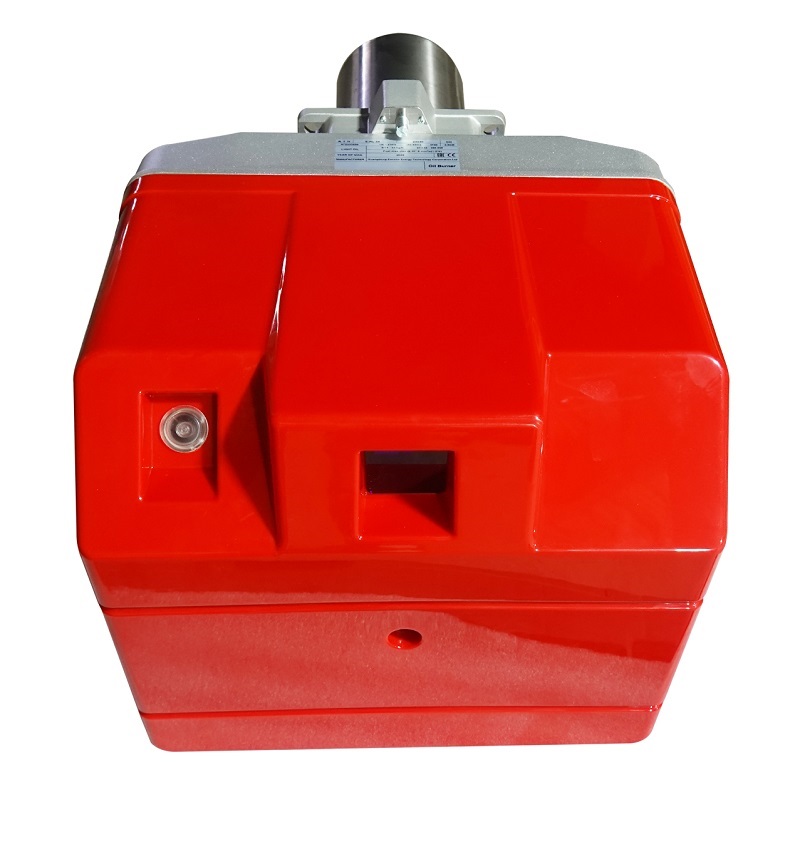

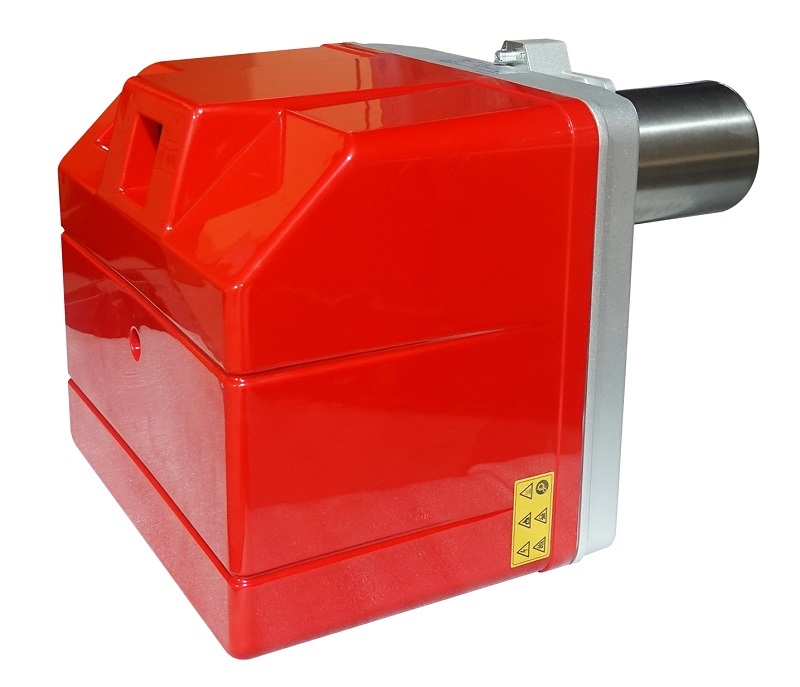

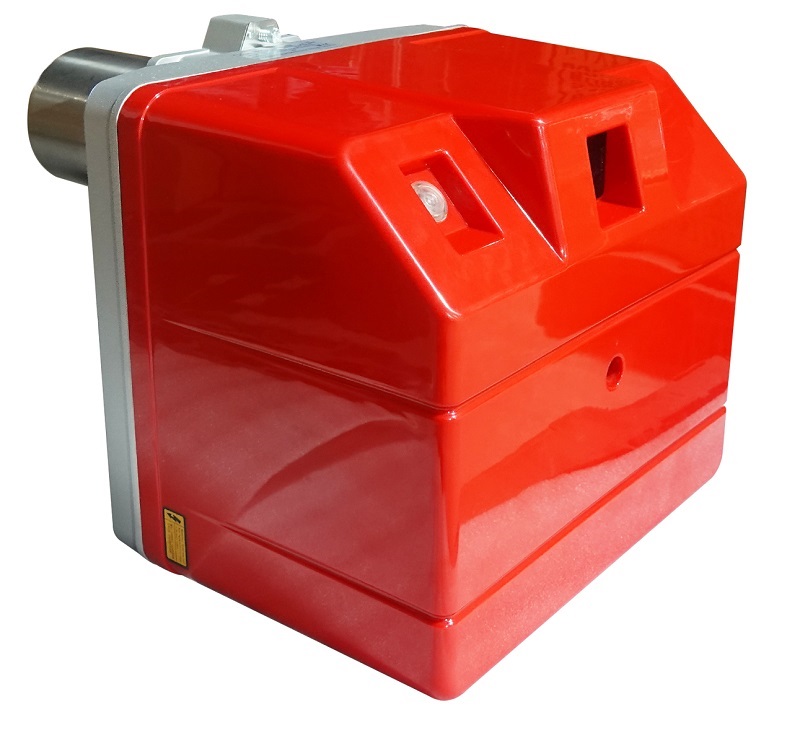

Widok na palnik olejowy EACOON E-RL 44

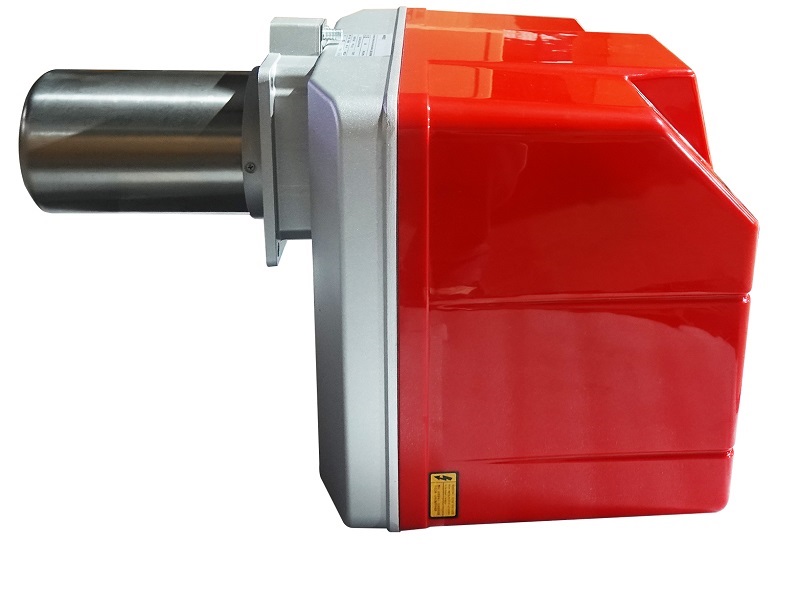

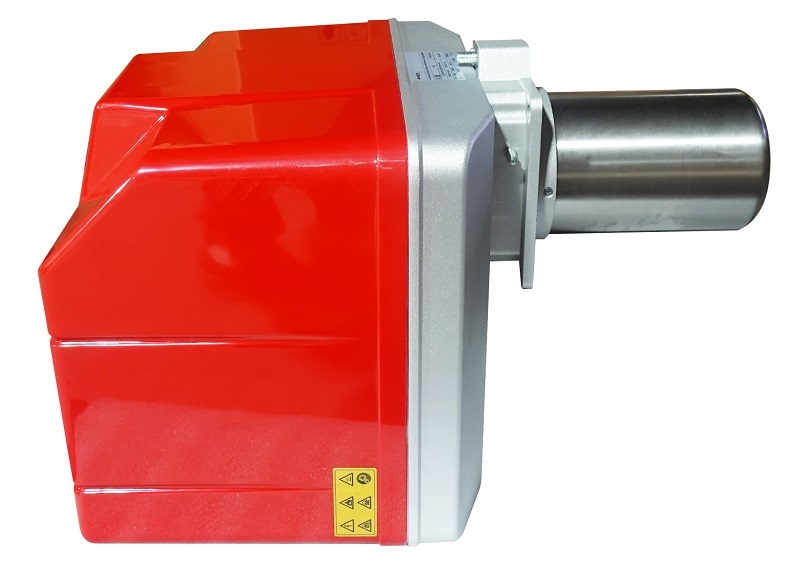

Rura płomieniowa E-RL 44
Palniki dwustopniowe EACOON serii E-RL dzięki kompaktowej budowie mają łatwy dostęp do wszystkich elementów związanych z regulacją palnika, montażem oraz obsługą.

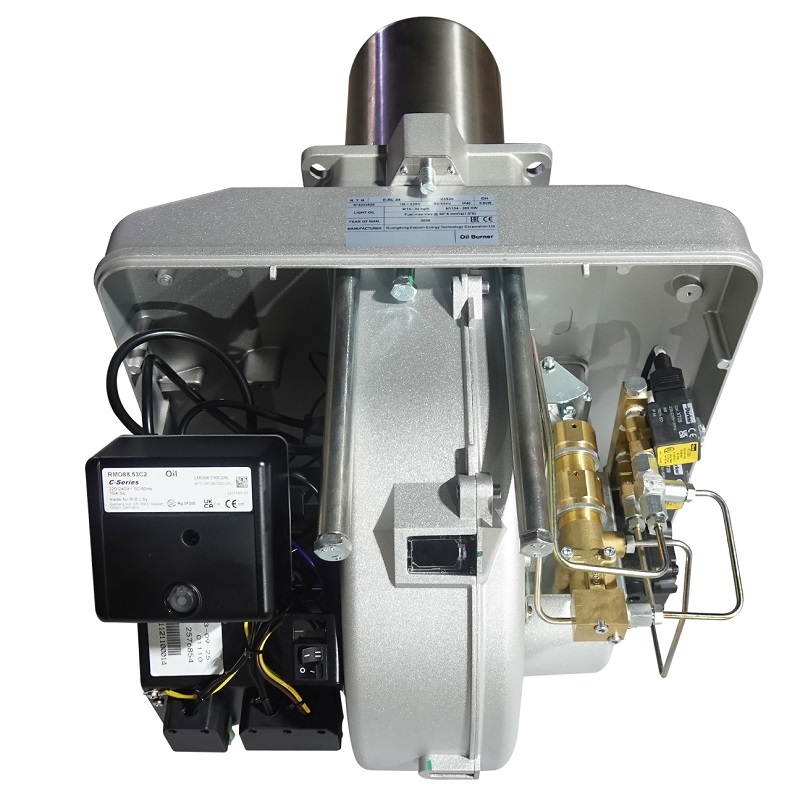

Widok na palnik Eacoon E-RL 44 po ściągnięciu obudowy
WYMIARY PALNIKA OLEJOWEGO EACOON E-RL 44, moc 155/235-485 kW
W palnikach olejowych EACOON E-RL 44 standardowo mamy rurę płomieniową o długości L = 220mm (długość F) oraz średnicy 152mm (H).
Pozostałe wymiary:
Szerokość A - 442mm
Wysokość D - 442mm
Długość części zewnętrznej do kołnierza (wraz z kołnierzem) E - 508mm
Grubość kołnierza - ... mm
Długość rury płomieniowej F - 220mm
Długość rury płomieniowej wysuniętej F1 - 355mm
Średnica rury płomieniowej H - 152mm
Wysokość od dołu obudowy palnika do środka rury płomieniowej I - 305mm

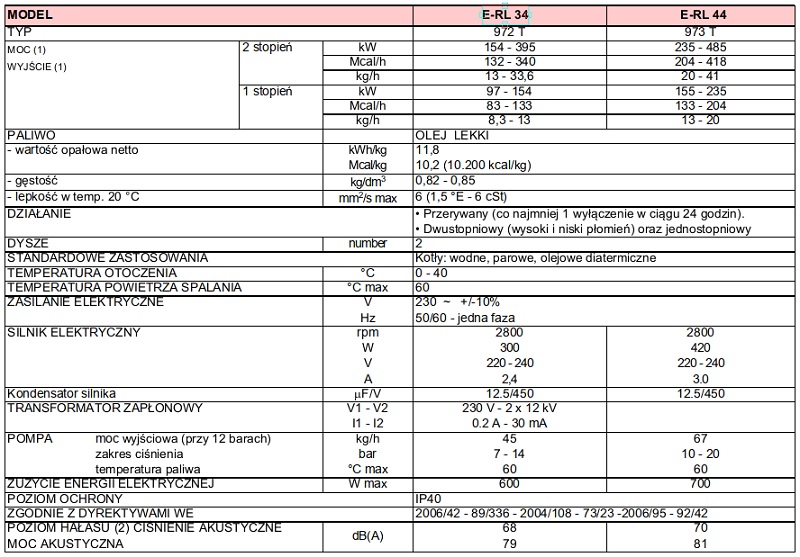

DANE TECHNICZNE PALNIKA OLEJOWEGO EACOON E-RL 44
Seria dwustopniowych palników E-RL o mocy w zakresie od 97 do 2700 kW, odpowiednia jest do różnego rodzaju kotłów na gorącą wodę o niskiej i średniej temperaturze, generatorów gorącego powietrza i pary oraz pieców olejowych przewodzących ciepło. Wszystkie modele palników Eacoon E-RL nadają się do spalania paliw mieszanych zawierających mniej niż 5% oleju lekkiego i biodiesla. Tryb regulowany to ogień dwustopniowy.
PRODUCENT
 | EACOON to marka wiodącego producenta palników przemysłowych: olejowych oraz gazowych w Chinach. Najlepsze podzespoły, świetna jakość, bardzo duży typoszereg palników, najlepsi inżynierowie, świetny zespół pracowników powodują, że palniki EACOON są w bardzo wielu urządzeniach grzewczych eksportowanych na cały świat, w tym do Europy. |
Wykresy mocy palników seria E-RL
E-RL 34 o mocy grzewczej 97/154 ÷ 395 KW
E-RL 44 o mocy grzewczej 155/235 ÷ 485 KW
E-RL 50 o mocy grzewczej 148/296 ÷ 593 KW
E-RL 70 o mocy grzewczej 255/474 ÷ 830 KW
E-RL 100 o mocy grzewczej 356/711 ÷ 1186 KW
E-RL 130 o mocy grzewczej 486/948 ÷ 1540 KW
E-RL 190 o mocy grzewczej 759/1423 ÷ 2443 KW
E-RL 250 o mocy grzewczej 759/1423 ÷ 2700 KW
oraz zużycia oleju opałowego (w kg/h) w zależności od ciśnienia w komorze spalania w palnikach Eacoon seria E-RL
E-RL 34, E-RL 44, E-RL 50
Diagram E-RL 34, E-RL 44, E-RL 50
zależność mocy cieplnej i zużycia paliwa od ciśnienia w komorze spalania

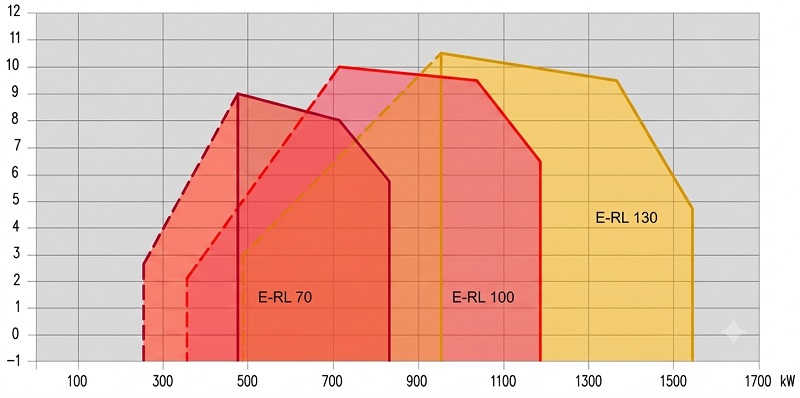

E-RL 70, E-RL 100, E-RL 130
Diagram E-RL 70, E-RL 100, E-RL 130
zależność mocy cieplnej i zużycia paliwa od ciśnienia w komorze spalania

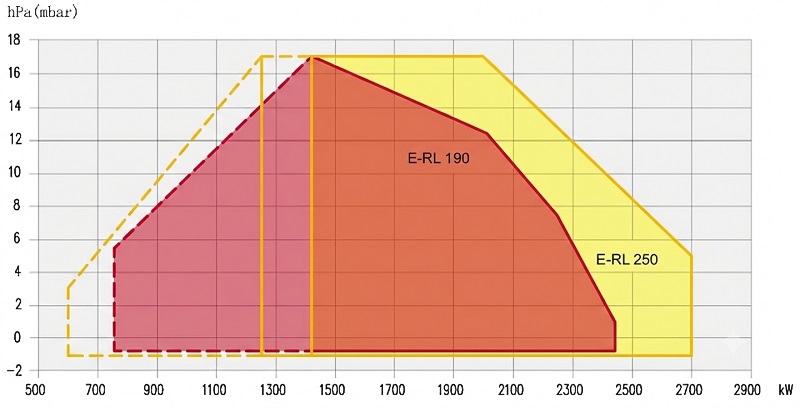

E-RL 190, E-RL 250
Diagram E-RL 190, E-RL 25
zależność mocy cieplnej i zużycia paliwa od ciśnienia w komorze spalania
