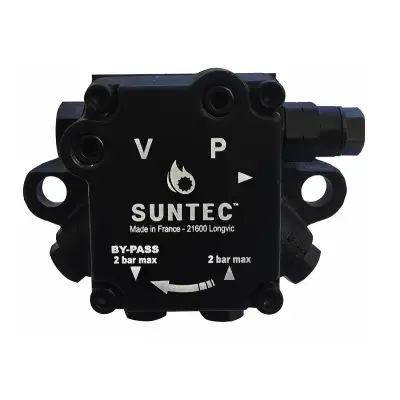

Pompy olejowe firmy SUNTEC seria AN typ 67C są to pompy zębate przeznaczone do wszelkich palników olejowych, m.in. do palników olejowych dwustopniowych EACOON seria E-MAIOR P35AB
Pompa olejowa SUNTEC AN jest modelem podstawowym wyposażonym w zawórregulujący ciśnienie z odcięciem.

IDENTYFIKACJA MOJEJ POMPY

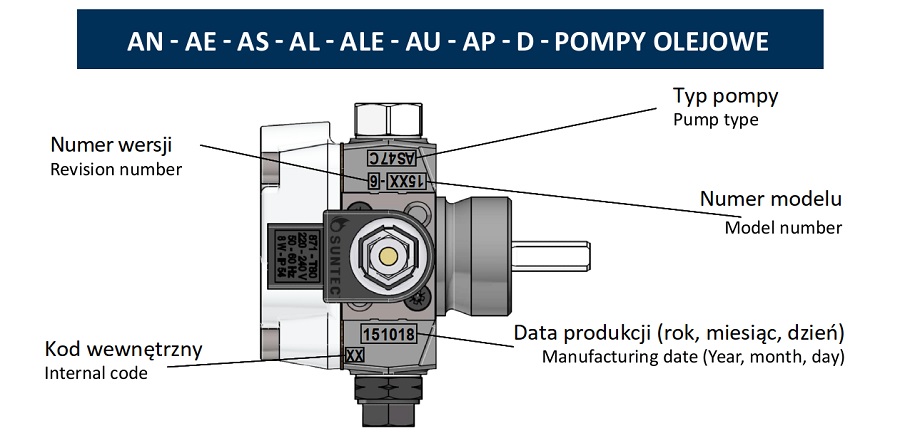

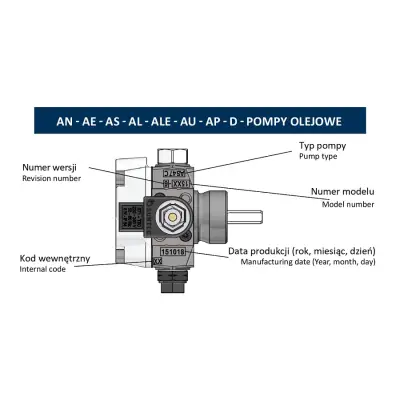

AN - AE - AS - AL - ALE - AU - AP - D - POMPY OLEJOWE

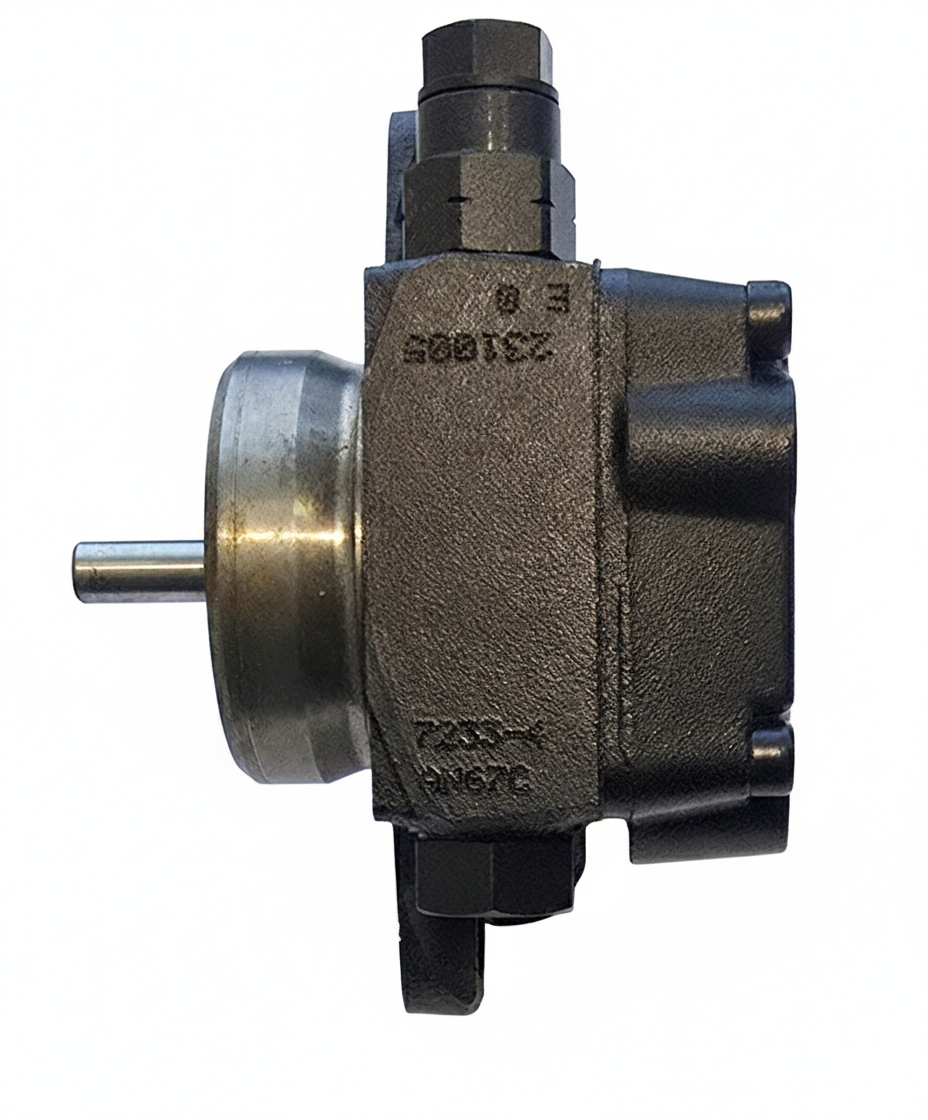

Z powyższej grafiki dowiadujesz się co oznaczają bite oznaczenia na żeliwnym korpusie pomp olejowych serii AN - AE - AS - AL - ALE - AU - AP - D:

Numer wersji / Kod wewnętrzny / Typ pompy / Numer modelu / Data produkcji (rok, miesiąc, dzień)

Zasada działania i pracy pompy olejowej Suntec AN67C

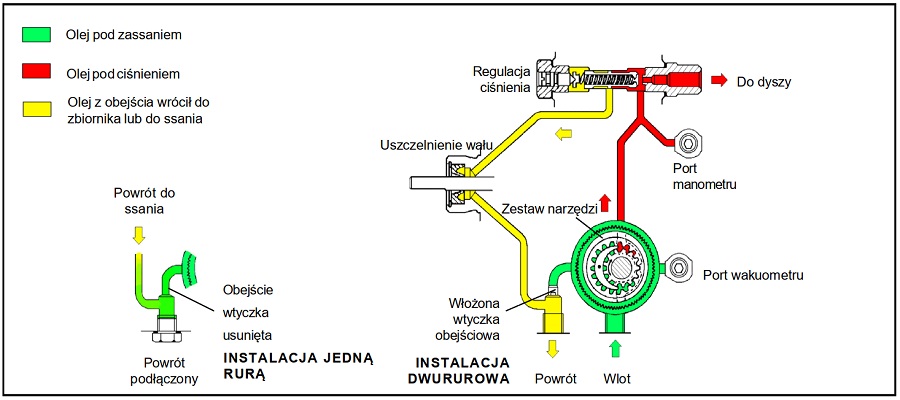

ZASADA DZIAŁANIA POMPY

Przekładnia zasysa olej ze zbiornika poprzez wbudowany filtr i podaje go do zaworu regulującego ciśnienie oleju do przewodu dyszy.

Cały olej, który nie przejdzie przez przewód dyszy, zostanie opuszczony przez zawór z powrotem do przewodu powrotnego w przypadku instalacji dwururowej lub, w przypadku instalacji jednorurowej, z powrotem do króćca ssącego w zestawie przekładni; w takim przypadku należy wyjąć korek obejściowy z portu powrotnego, a port powrotny uszczelnić stalowym korkiem i podkładką.

Zawór posiada także funkcję odcięcia:

W okresie rozruchu, gdy prędkość obrotowa przekładni wzrasta, cały olej przepływa przez specjalne płaskie miejsce na tłoku z powrotem do przewodu powrotnego. Gdy prędkość osiągnie określoną wartość i przepływ nie może już przepływać przez to mieszkanie, ciśnienie gwałtownie wzrasta, pokonując siłę sprężyny zaworu i otwierając zawór.

Podczas sekwencji zatrzymania prędkość przekładni maleje, a zawór zamyka się, gdy wydajność przekładni jest niższa niż przepływ płaski.

Prędkości włączania i wyłączania zależą od wielkości zestawu przekładni i ustawionego ciśnienia

ODPOWIETRZANIE :

Odpowietrzanie w trybie pracy z dwoma rurami odbywa się automatycznie, ale można je przyspieszyć, poluzowując korek w porcie manometru. W trybie pracy z jednym ruchem należy otworzyć port ciśnieniowy, aby odpowietrzyć system.

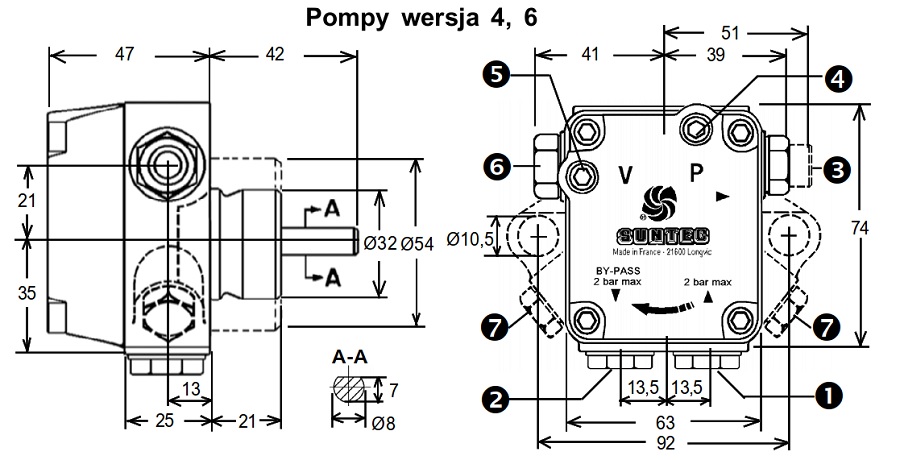

Wymiary pompy olejowej Suntec seria AN (wersja 6)

Szerokość: 63mm
Szerokość otworów bocznych: 92mm
Wysokość: 74mm
Wysokość całkowita : 104mm
Średnica wału: 8mm
Średnica nasady wału: 32mm



1 - Ssanie
2 - Korek powrotny i wewnętrzny by-pass
3 - Wylot dyszy
4 - Port manometru
5 - Port miernika podciśnienia (wakuometru)
6 - Regulacja ciśnienia
7 - Port ciśnieniowy (tylko dla serii „7000”)

DANE TECHNICZNE  POMPY OLEJOWEJ SUNTEC typ AN67C seria 7233

Pozostałe parametry, dane techniczne i wymiary
są w ulotce informacyjnej w załączniku tej kartoteki produktu ( w zakładce: DO POBRANIA)

PODSUMOWANIE:
Tutaj kupujesz pompę zębatą olejową Suntec typ AN67C kod: 7233
