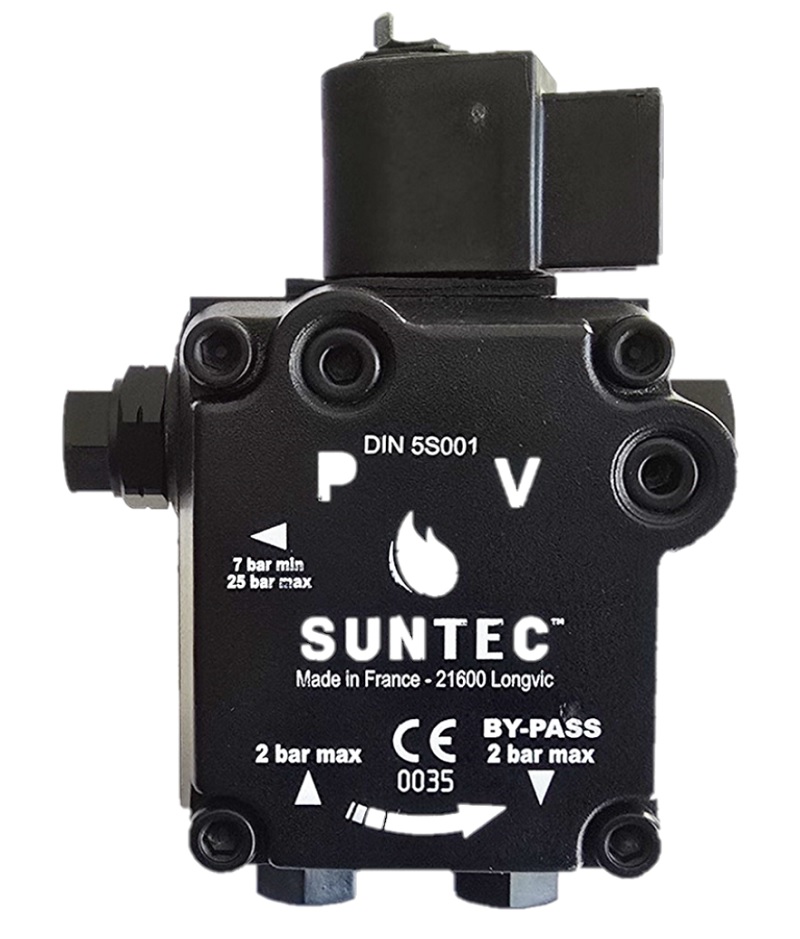

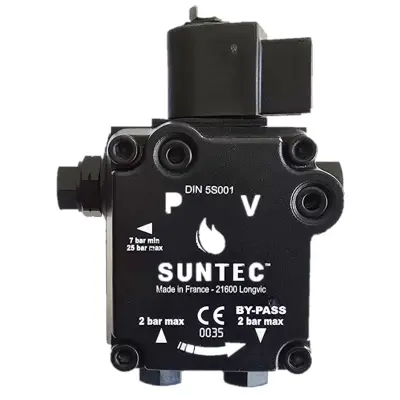

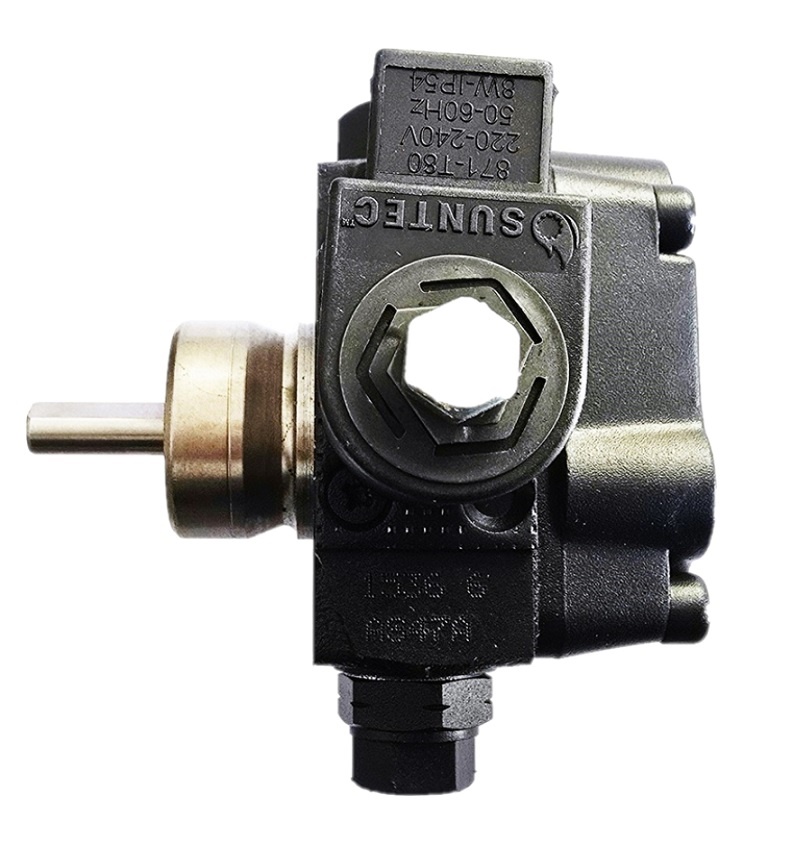

Pompy olejowe firmy SUNTEC seria AS typ 47A są to pompy zębate przeznaczone do wszelkich palników olejowych, m.in. do palników olejowych EACOON seria E-MAX 4-12 i E-MAIOR P15AB.
Pompy zębate do urządzeń olejowych SUNTEC seria AS typ 47A są to pompy ze zintegrowanym elektromagnetycznym zaworem obejściowym, który steruje kombinowanym regulatorem ciśnienia i zaworem odcinającym tłok (zgodnie z DIN EN ISO23553-1).




Zasada działania i pracy pompy olejowej Suntec AS47A

ZASADA DZIAŁANIA POMPY
Zestaw przekładni zasysa olej ze zbiornika przez wbudowany filtr i przekazuje go do zaworu, który reguluje ciśnienie oleju do linii dysz. Cały olej, który nie przejdzie przez linię dysz, zostanie zrzucony przez zawór z powrotem do linii powrotnej w instalacji dwururowej lub, jeśli jest to instalacja jednorurowa, z powrotem do portu ssącego w zestawie przekładni. W takim przypadku korek obejściowy musi zostać usunięty z portu powrotnego, a port powrotny uszczelniony stalowym korkiem i podkładką.
Zawór elektromagnetyczny pompy AS jest typu „normalnie otwartego”.
Gdy zawór elektromagnetyczny nie jest aktywowany, kanał obejściowy między stroną ciśnieniową i powrotną zaworu jest otwarty.  Nie wytworzy się wtedy ciśnienie, które mogłoby otworzyć zawór; nie ma znaczenia, jaką prędkość ma zestaw przekładni.
Gdy cewka elektromagnetyczna jest aktywna, ten kanał obejściowy jest zamknięty, a ze względu na pełną prędkość zestawu przekładni, ciśnienie niezbędne do otwarcia zaworu zostanie wytworzone bardzo szybko, co daje bardzo ostrą funkcję odcięcia.
Odcięcie
Gdy palnik zatrzymuje się, solenoid otwiera obejście w tym samym momencie, co powoduje spuszczenie całego oleju do powrotu, a zawór dyszy zamyka się natychmiast. Daje to bardzo ostrą funkcję odcięcia.
Włączanie i wyłączanie może być uruchamiane niezależnie od prędkości silnika i ma niezwykle szybką reakcję.
Gdy zawór elektromagnetyczny nie jest aktywowany, wymagany moment obrotowy jest niski aż do pełnej prędkości obrotowej silnika.
Odpowietrzanie
Odpowietrzanie w trybie dwururowym jest automatyczne, ale można je przyspieszyć poprzez otwarcie zaworu ciśnieniowego.

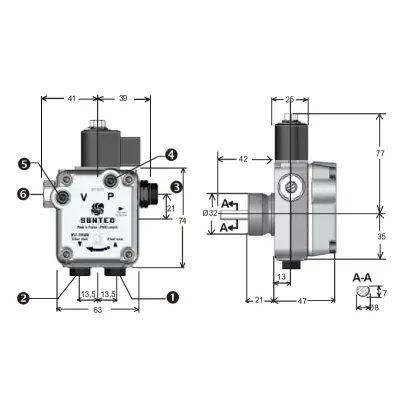

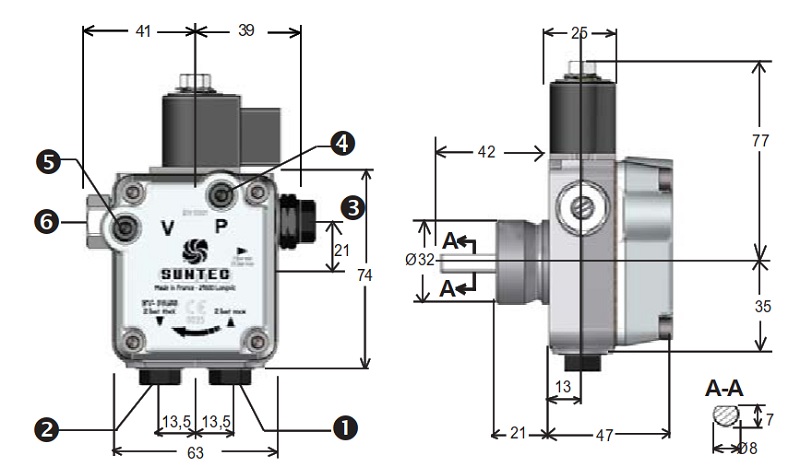

Wymiary pompy olejowej Suntec seria AS (wersja 6)

Szerokość: 60mm
Szerokość całkowita z wałkiem: 92mm
Wysokość: 65mm
Wysokość całkowita z cewką elektrozaworu: 104mm
Średnica wału: 8mm
Średnica nasady wału: 32mm



1 - Ssanie
2 - Powrót i wewnętrzny korek obejściowy
3 - Wylot dyszy
4 - Port manometru
5 - Port miernika podciśnienia
6 - Regulacja ciśnienia
7 - Port ciśnieniowy (tylko dla serii „7000”)


ZASTOSOWANIE POMPY OLEJOWEJ SUNTEC typ AS47A seria 1536 6

PODSUMOWANIE:
Tutaj kupujesz pompę zębatą olejową Suntec typ AS47A kod: 1536 6
